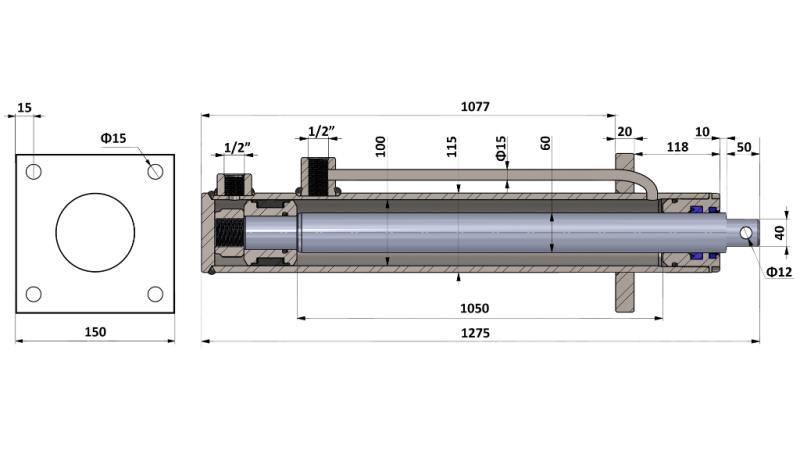

DIMENSIONER

HYDRAULISKA CYLINDRAR

 Den hydrauliska cylindern omvandlar hydraulisk energi till linjär kraft och därmed rörelse. De fungerar baserat på Pascals lag och utnyttjar den kraft som genereras av trycket från den inneslutna vätskan - olja. När hydraulvätska pumpas till ena sidan av cylindern, trycker den på kolven, vilket skapar linjär rörelse i önskad riktning.

En typisk dubbelverkande hydraulisk cylinder ('differential cylinder') har två anslutningar (för hydraulslangar), vilket möjliggör linjär rörelse i båda riktningarna.

På grund av de olika yta förhållandena av den pressade oljan på ena sidan eller den andra av cylindern, har cylindern också olika kraft under utsträckning eller återdragning. Följaktligen, på grund av den olika volymen av olja på ena eller den andra sidan av cylindern, är hastigheten på cylindern (kolven) också olika (snabbare eller långsammare). Under 'utsträckning' av cylindern, verkar oljan på hela ytan av kolven, vilket gör att cylindern utövar större kraft och rör sig långsammare; omvänt, under 'återdragning', där ytan är mindre med diametern av staven, övervinner cylindern mindre kraft, vilket gör att den kan röra sig snabbare.

Användningar av hydrauliska cylindrar:

Hydrauliska cylindrar är användbara där det finns behov av större kraft. Inom jordbruket används hydrauliska cylindrar för traktorer (lyftarmar av trepunktskopplingar, toppstänger, hydraulisk styrning, lastare, FRONTHYDRAULIK, etc.), skördetröskor, lastare, etc. De används också i stor utsträckning på olika traktortillbehör, såsom räfsor, lastare, tippvagnar, vedklyvare, luckor på gödselvagnar, harvar, rörliga gräsklippare och mulchers, foderharvar, vändplogar för jord, snöplogar, skogsvinschar, etc.

Hydrauliska cylindrar används också mycket vanligt inom skogsbruk, maskinbyggnad, byggande, skeppsbyggnad, energi, livsmedelsindustri och bilindustri.

Vi känner till flera typer av hydrauliska cylindrar (olika monteringar):

Hydrauliska cylindrar finns i olika dimensioner och med olika monteringar för att möta olika behov.

Hydrauliska cylindrar 'STANDARD'

Hydrauliska cylindrar 'HOLE'

Hydrauliska cylindrar 'POINT'

Hydrauliska cylindrar 'FORK'

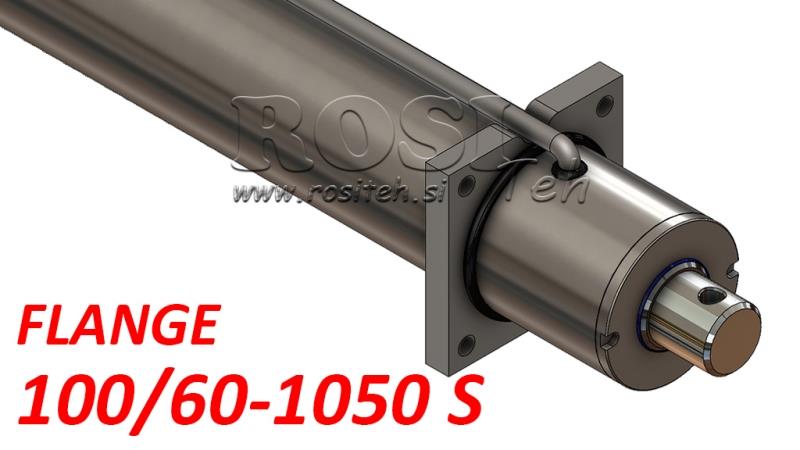

Hydrauliska cylindrar 'FLANGE'
