SPIEDIENDAUŠANAS PIN FOR VALVE P81

Apraksts

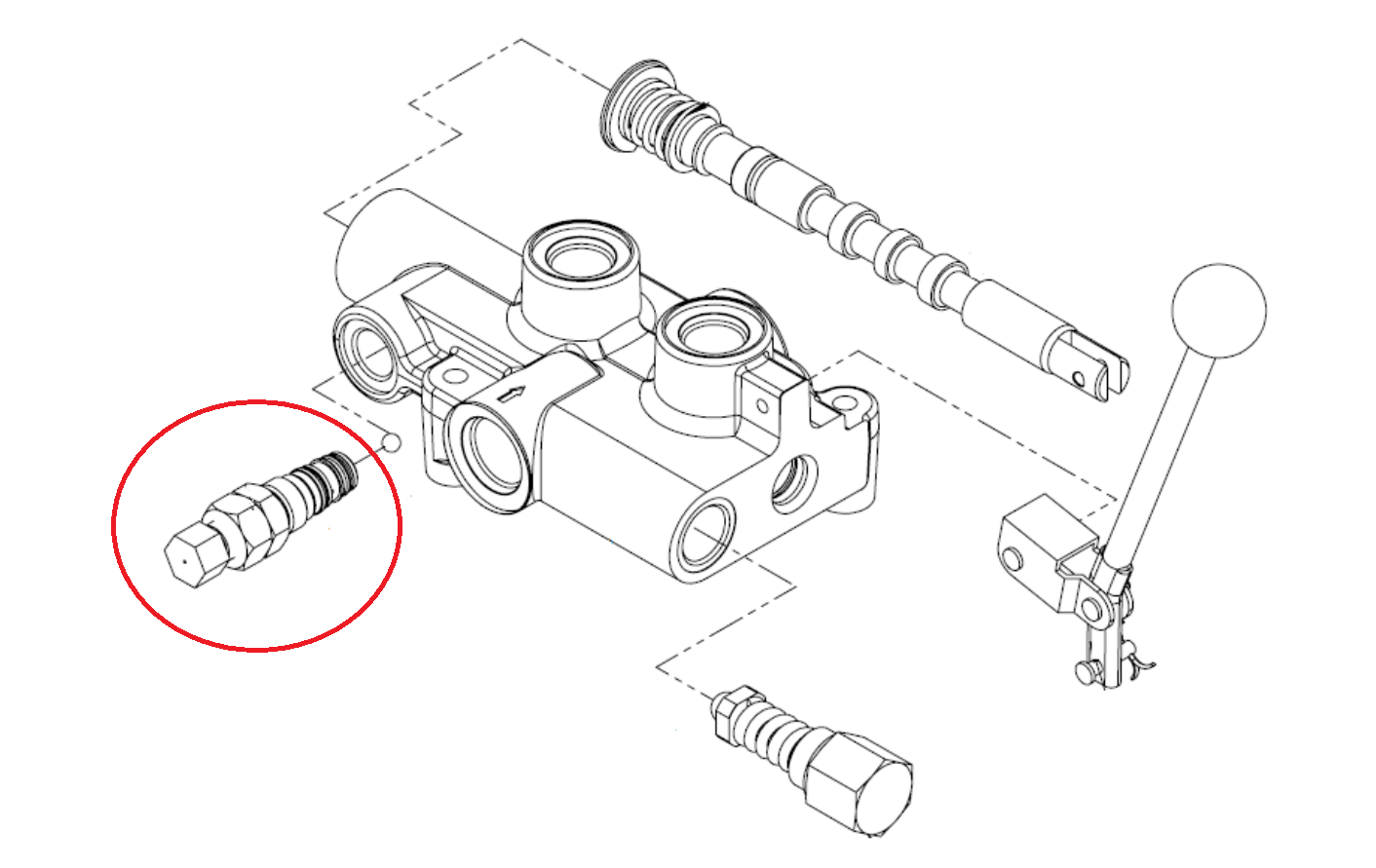

Spiediena atbrīvošanas tapu ļauj izmantot spiediena atbrīvošanas sistēmu (automātiska vadības sviras atgriešanās neitrālajā stāvoklī). Kad vārpsta pārvietojas uz spiediena atbrīvošanas sistēmu, eļļa tiek novadīta uz “B” darba pieslēgvietu (prom no sviras). Kad spiediens pieslēgvietā “B” pārsniedz iestatīto vērtību, spiediena atbrīvošanas tapa atbrīvo vadības sviru atpakaļ uz neitrālo stāvokli. Fabrikas iestatījums ir 70 bāri. Spiediena atbrīvošanas tapu var regulēt, atslābinot uzgriezni (4) un pagriežot regulēšanas skrūvi (5). Pagriežot skrūvi pulksteņrādītāja virzienā, tiek palielināts spiediena iestatījums spiediena atbrīvošanas tapai, bet pagriežot pretēji pulksteņrādītāja virzienam, spiediens samazinās.

BRĪDINĀJUMS: Ja spiediena atbrīvošanas tapa ir iestatīta pārāk augstam spiedienam, sviras atgriešanās neitrālajā pozīcijā nenotiks. Ja spiediens ir iestatīts pārāk zems, spiediena atbrīvošanas tapa nenoturēs sviru pozīcijā, gatavībā atbrīvošanai.

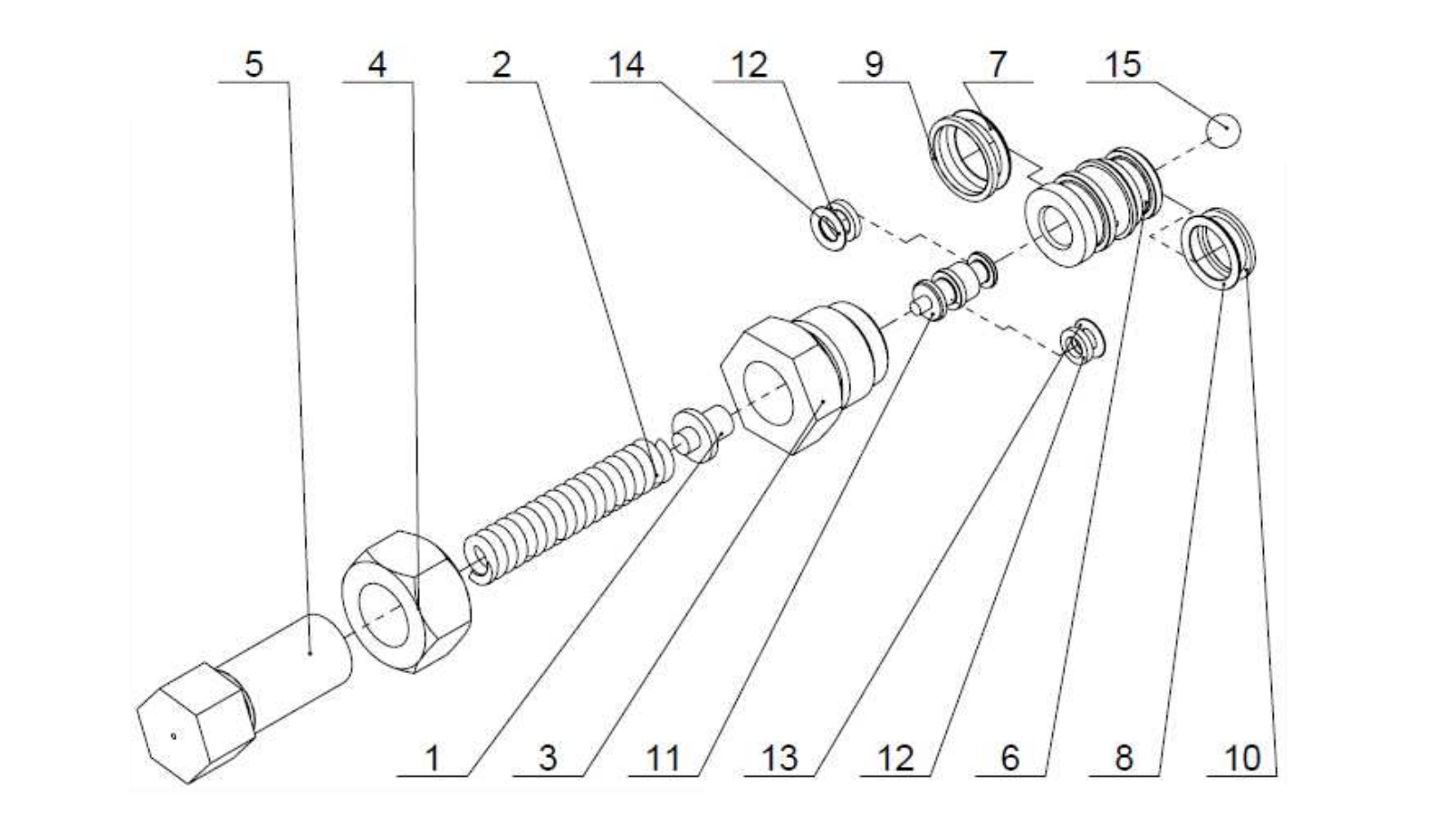

Komponentes:

- atsperes adapteris (1)

- atsperes (2)

- korķis (3)

- uzgrieznis (4)

- regulēšanas skrūve (5)

- virzuļa uzmava (6)

- O-gredzens 12,5 x 1,8 (7)

- O-gredzens 11,2 x 1,8 (8)

- drošības blīvējums 16 x 1,3 x 1,4 (9)

- drošības blīvējums 14,28 x 1 x 1,3 (10)

- virzulis (11)

- drošības starplikas 5,1 x 1,4 (12)

- O-gredzens 4 x 1,8 (13)

- O-gredzens 5 x 1,8 (14)

- tērauda lodīte (15)
