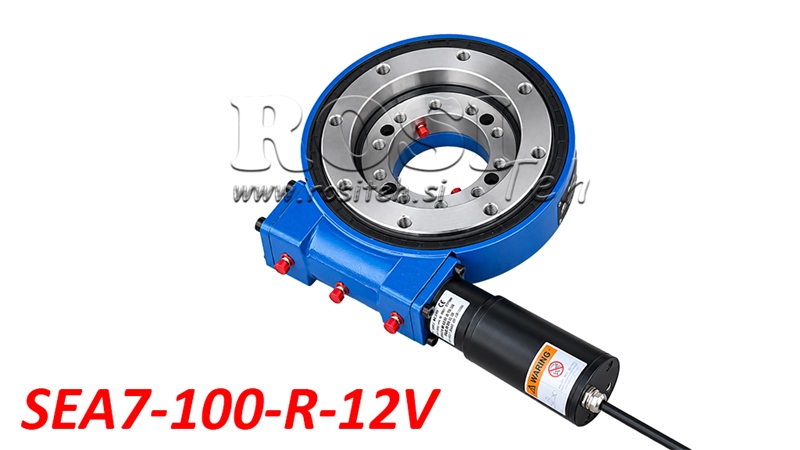

CSIGAKERÉK-HAJTÁSÚ FORGATÓMŰ SOROZAT SEA7-100-R ELEKTROMOTORRAL 12V - ÁTTÉTELI ARÁNY 71:1 - ECO

Leírás

A SEA7 sorozatú, 12 V-os villanymotorral szerelt csigahajtású forgatóhajtóművek kompakt, robusztus és költséghatékony megoldást kínálnak különböző szerkezetek és berendezések elektromos hajtású forgatásához és pontos pozicionálásához. Egyetlen funkcionális egységben egyesítik a csigahajtású hajtóművet, a forgócsapágyat és a villanymotort, amely nagy nyomaték átvitelére, valamint axiális, radiális és billentő terhelések felvételére képes.

A SEA7 sorozat olyan alkalmazásokhoz alkalmas, ahol lassú, egyenletes és szabályozott forgatás szükséges. Az integrált 12 V-os villanymotornak köszönhetően a hajtómű különösen hasznos 12 voltos elektromos rendszerrel rendelkező berendezéseknél és járműveknél, mivel működtetéséhez nincs szükség kiegészítő hidraulikus rendszerre.

A csigahajtású forgatóhajtómű működése

A csigahajtású forgatóhajtómű a csigahajtóműves áttétel elvén működik, amelyben a villanymotor egy csigatengelyen keresztül hajtja meg a fogazott forgógyűrűt. Ez a kialakítás nagy áttételt, nagy nyomatékot, valamint lassú, egyenletes és szabályozott forgást biztosít.

Az integrált 12 V-os villanymotor lehetővé teszi az elektromos működtetést hidraulikaszivattyú, hidromotor vagy hidraulikatömlők nélkül. Ez egyszerűsíti a beépítést, és lehetővé teszi a hajtómű használatát olyan berendezésekben, ahol nem áll rendelkezésre hidraulikus rendszer.

A hajtómű folyamatos 360°-os elfordulást tesz lehetővé, miközben az integrált forgócsapágy axiális és radiális erőket, valamint billentőnyomatékokat vesz fel. A csigahajtás emellett nagy tartónyomatékot biztosít, hozzájárulva a forgó szerkezet pozícióstabilitásához.

Fő előnyök

• Elektromos hajtás a mellékelt 12 V-os villanymotorral.

• Működtetés kiegészítő hidraulikus rendszer nélkül.

• Kompakt és robusztus felépítés integrált forgócsapággyal.

• Folyamatos 360°-os elfordulási lehetőség.

• Nagy áttételi arány a lassú és pontos forgatáshoz.

• Nagy kimenő nyomaték és tartónyomaték.

• Nagy terhelhetőség axiális és radiális terhelések esetén.

• Nagy billentőnyomatékok felvételére alkalmas.

• Egyszerűsített beépítés 12 voltos elektromos rendszerrel rendelkező berendezésekbe.

• Széles körű alkalmazhatóság mezőgazdasági, erdészeti, építőipari és ipari gépekben.

Alkalmazási területek

A SEA7 sorozatú, villanymotorral szerelt csigahajtású forgatóhajtóművek különféle alkalmazásokhoz alkalmasak, ahol szerkezeti egységek elektromosan vezérelt forgatására, pozicionálására vagy mozgatására van szükség.

• Mezőgazdasági gépek – forgó adapterek, állítható szerkezetek és mezőgazdasági berendezések.

• Erdészeti gépek – forgatómechanizmusok, kisebb anyagmozgató berendezések és kiegészítő munkaszerelvények.

• Építőipari gépek – forgó platformok, pozicionáló rendszerek és speciális szerkezetek.

• Ipari berendezések – forgóasztalok, pozicionáló készülékek és anyagmozgató rendszerek.

• Szállító- és speciális járművek – elektromos működtetésű forgatómechanizmusok és járműre szerelt berendezések.

• Napelemes követőrendszerek – forgatható tartószerkezetek és napelemek pozíciójának beállítására szolgáló rendszerek.

Felépítés és teljesítmény

A SEA7 csigahajtású forgatóhajtómű robusztus kialakítású, amely kompakt házban egyesíti a fogaskerekes áttételt és a forgócsapágyat. Felépítése lehetővé teszi különböző típusú terhelések felvételét, így számos mechanikus rendszerbe beépíthető.

A hajtómű 71:1 áttételi aránnyal, 1.4 rpm maximális kimeneti fordulatszámmal és 210 Nm névleges kimenő nyomatékkal rendelkezik. A statikus axiális terhelhetőség 133 kN, a statikus radiális terhelhetőség 53 kN, a maximális billentőnyomaték pedig 13.5 kNm.

A tartónyomaték 10.4 kNm, amely hatékony ellenállást biztosít a külső forgató terhelésekkel szemben. Üzemeltetés során figyelembe kell venni a megengedett terheléseket, a beépítési módot és a megfelelő elektromos vezérlőrendszert.

Elektromos csatlakoztatás és vezérlés

A csigahajtású forgatóhajtómű 12 V DC villanymotorral van felszerelve, amelynek megadott maximális áramerőssége 14 A. Megfelelő 12 voltos tápellátáshoz csatlakoztatható.

Az üzemeltetéshez megfelelő elektromos vezérlést, tápellátás-védelmet és megfelelő keresztmetszetű elektromos kábeleket kell biztosítani. A vezérlés módja az adott alkalmazás követelményeitől függ.

A villanymotor a csigahajtású forgatóhajtómű tartozéka.

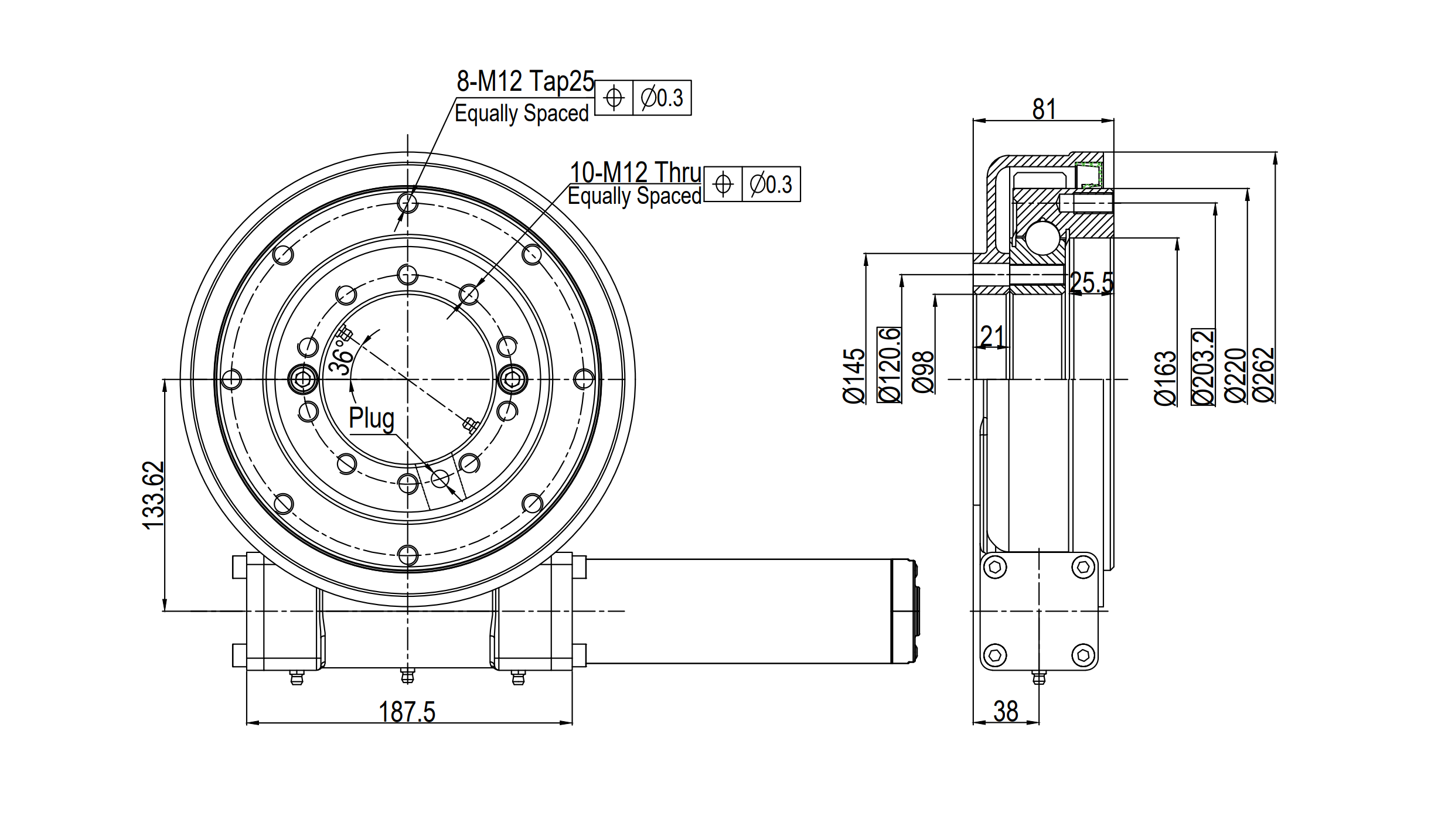

Méretek SAE07 - ECO

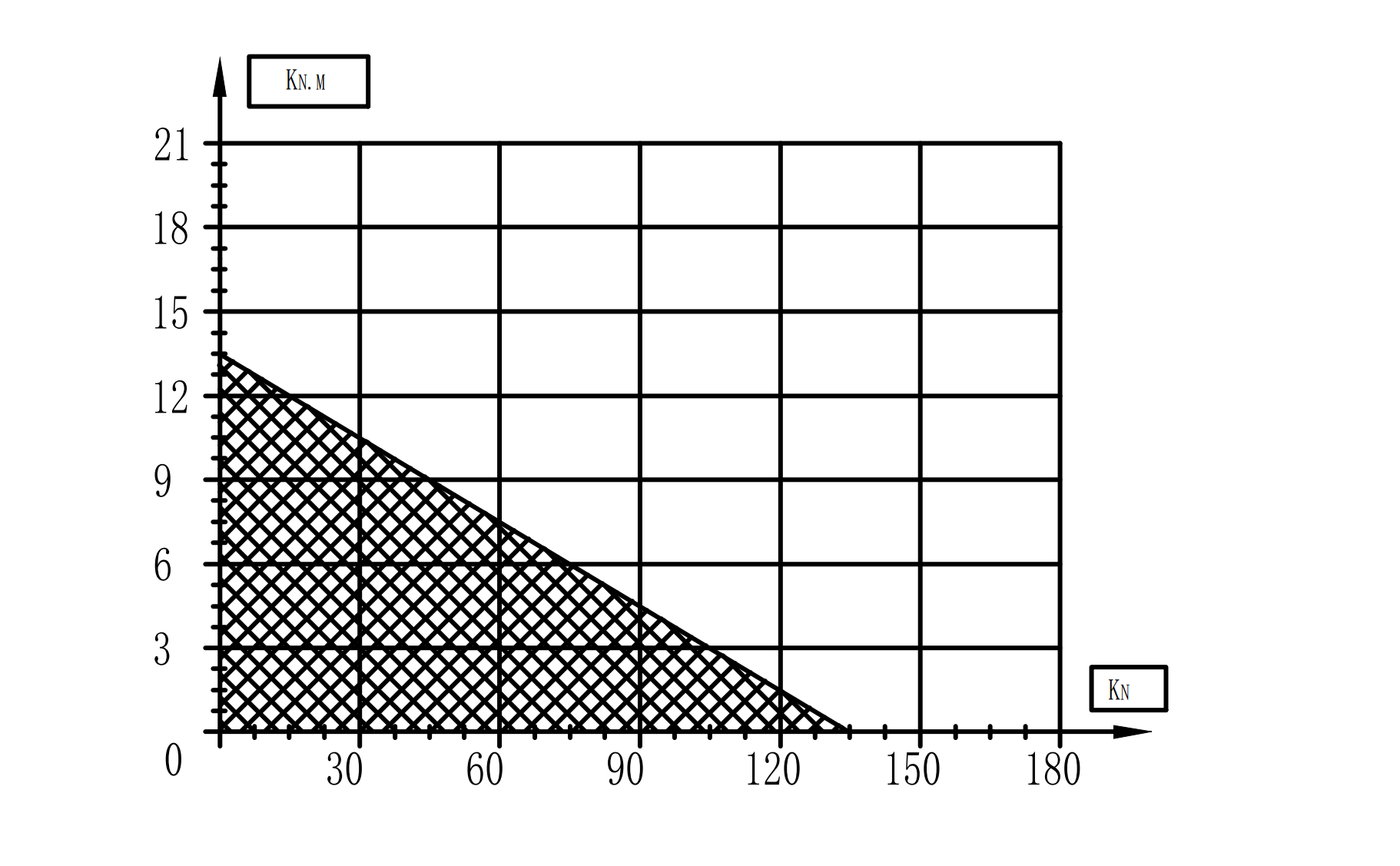

Terhelhetőségi diagram

A diagram az axiális terhelés és a billentőnyomaték megengedett kombinációit mutatja a SEA7 csigahajtású forgatóhajtómű esetében. Az axiális terhelés növekedésével a megengedett billentőnyomaték csökken. A hajtómű megfelelő kiválasztása és biztonságos üzemeltetése érdekében be kell tartani a gyártó által megadott határértékeket.

Vízszintes tengely: axiális terhelés kN-ban.

Függőleges tengely: billentőnyomaték kNm-ben.

Kiemelt terület: a gyártó diagramja szerinti megengedett terheléskombinációk.

Határgörbe: kombinált terhelési határérték, amelyet nem szabad túllépni.
