KÉZI HIDRAULIKUS SZELEP MONOBLOKK 6xZ50
| Műszaki információk | |
| Beszállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 10 kg |
| Szelep típusa: | Z50 monoblokk |
| Névleges átfolyás: | 50 L/min |
| Szekciók száma: | 6 |
| Ház anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (16 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Hidraulikus kör: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszatérőági nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep beállítási tartománya: | Rugótól függően: 50–120 / 120–250 / 220–315 bar |
| Belső szivárgás: | 7 cm³/min Δp = 100 bar és 40°C esetén |
| Üzemi hőmérséklet: | -40°C és +60°C között |
| Olaj üzemi hőmérséklete: | -20°C és +80°C között NBR tömítésekkel |
| Olaj viszkozitása: | 15–75 mm²/s (ajánlott) |
Leírás
A Z50 hidraulikus monoblokk útváltó szelepek a hidraulikaolaj áramlásának megbízható és pontos kézi vezérlésére szolgálnak a szivattyú és a hidraulikus végrehajtóelemek között. 1–7 szekciós kivitelben érhetők el, így a hidraulikarendszer követelményeitől függően egytől hét független hidraulikus funkció vezérelhető velük.
Minden szekció A és B munkacsatlakozóval rendelkezik, G 3/8" menettel hidraulikus munkahenger, hidromotor vagy más kettős működésű hidraulikus végrehajtóelem csatlakoztatásához. A fő P nyomóági csatlakozó és a T visszatérőági csatlakozó G 1/2" menettel rendelkezik.
A szelep mechanikusan, vezérlőkarokkal működtethető. Az egyes karok elmozdításával a hidraulikaolaj az egyik vagy a másik munkacsatlakozó felé áramlik, vezérelve a csatlakoztatott végrehajtóelem mozgásirányát. Semleges állásban az adott hidraulikus funkció nincs működtetve.
A Z50 szelepek fő előnyei:
- 1–7 szekcióval elérhető,
- kompakt monoblokk kialakítás,
- egyszerű és közvetlen kézi működtetés,
- az egyes hidraulikus funkciók független vezérlése,
- szabványos hidraulikus csatlakozások,
- robusztus kialakítás mezőgazdasági és munkagépeken történő használatra.
A Z50 hidraulikus monoblokk szelepek alkalmasak mezőgazdasági és erdészeti gépeken, valamint különféle ipari és mobil hidraulikus berendezéseken történő felhasználásra. A megfelelő szekciószám kiválasztásával a szelep az adott géphez vagy alkalmazáshoz szükséges hidraulikus funkciók számához igazítható.

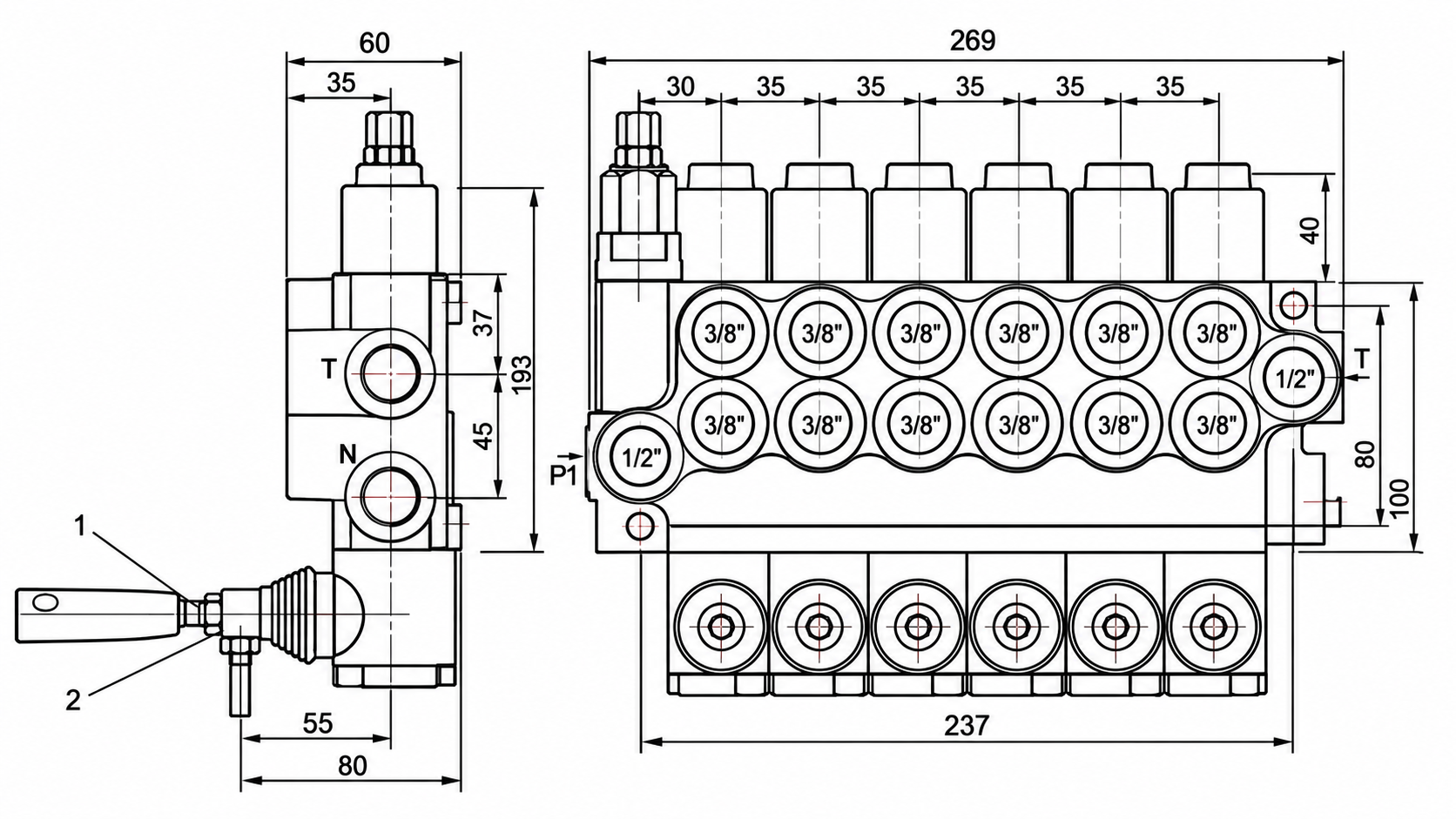

Méretek

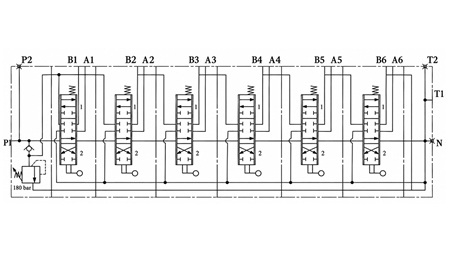

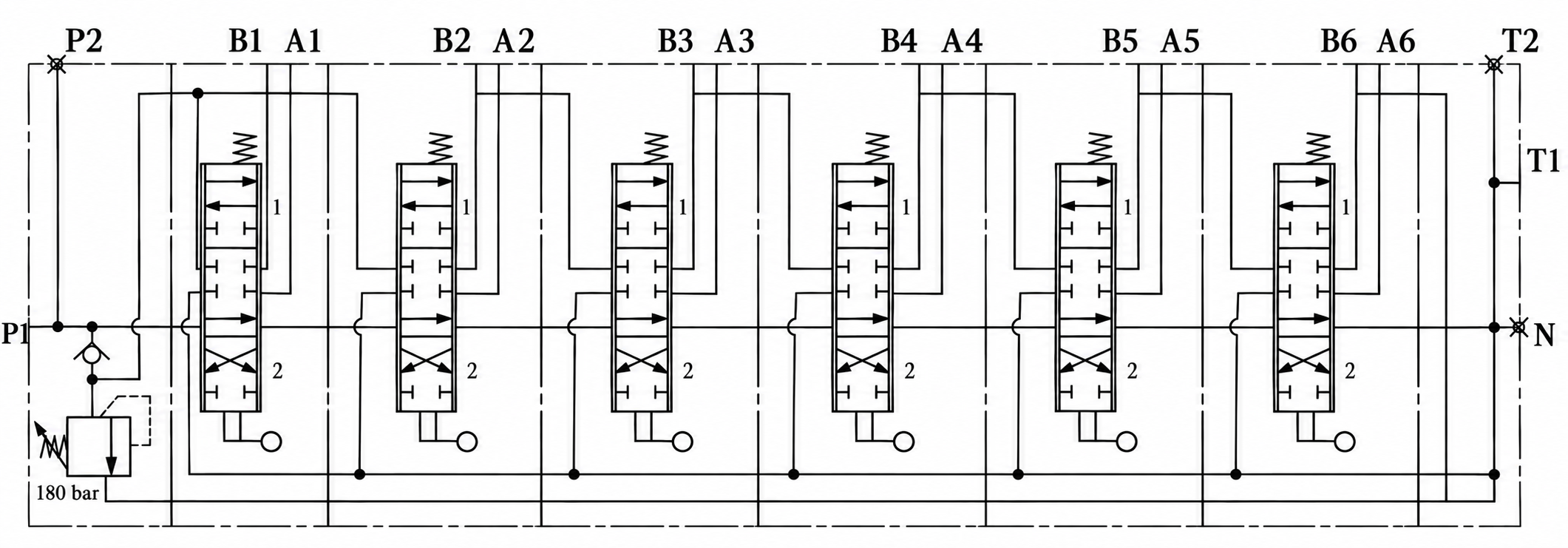

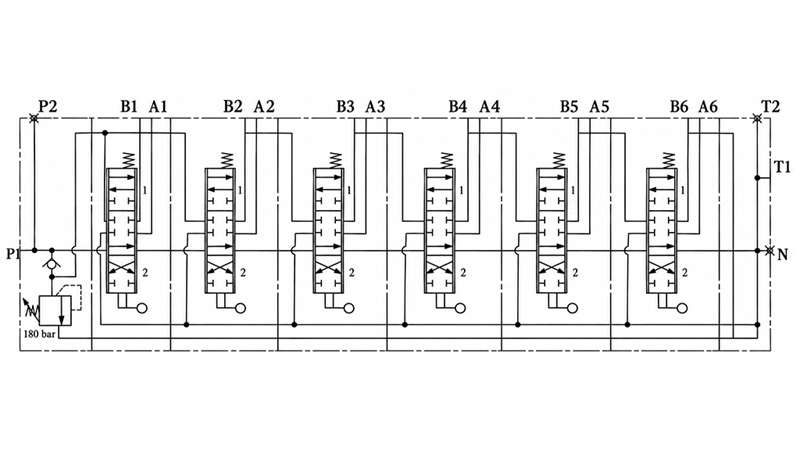

Hidraulikus kapcsolási rajz
