KÉZI HIDRAULIKUS SZELEP MONOBLOKK 3xZ50 + ÚSZÓ FUNKCIÓ
| Műszaki adatok | |
| Beszállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 5,95 kg |
| Szeleptípus: | Z50 monoblokk vezértömb úszóhelyzet funkcióval |
| Névleges térfogatáram: | 50 L/min |
| Szekciók száma: | 3 |
| Ház anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (16 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Karpozíciók: | 4 |
| Funkciók: | Kettős működésű + úszóhelyzet funkció (FLOAT) |
| Hidraulikus kapcsolás: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszatérő nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep állítási tartománya: | Rugótól függően: 50–120 / 120–250 / 220–315 bar |
| Belső szivárgás: | 7 cm³/min Δp = 100 bar és 40°C mellett |
| Üzemi hőmérséklet: | -40°C és +60°C között |
| Olaj üzemi hőmérséklete: | -20°C és +80°C között NBR tömítésekkel |
| Olaj viszkozitása: | 15–75 mm²/s (ajánlott) |
Leírás
A Z50 hidraulikus szekciós monoblokk vezértömb úszóhelyzet funkcióval a hidraulikaolaj áramlásának megbízható és pontos kézi vezérlésére szolgál a szivattyú és a hidraulikus munkavégző elem között. Ennek a változatnak a fő jellemzője a kiegészítő úszóhelyzet (FLOAT), amely lehetővé teszi a csatlakoztatott hidraulikus munkahenger szabad mozgását.
A szekció A és B munkacsatlakozókkal rendelkezik G 3/8" menettel hidraulikus munkahenger vagy más kettős működésű hidraulikus munkavégző elem csatlakoztatásához. A fő P nyomócsatlakozó és a T visszatérő csatlakozó G 1/2" menettel rendelkezik.
A vezértömb mechanikusan, karral működtethető. A szabványos kétirányú munkahenger-vezérlés mellett a vezértömb úszóhelyzettel is rendelkezik. Amikor a kart úszóhelyzetbe állítják, az A és B csatlakozók a T visszatérő ághoz kapcsolódnak, így a hidraulikus munkahenger rúdja külső erők hatására mindkét irányban szabadon mozoghat.
Az úszóhelyzet funkció különösen hasznos olyan munkaeszközöknél, amelyeknek üzem közben követniük kell a terepet vagy a talajfelszínt, mivel bekapcsolt úszóhelyzet funkció esetén a hidraulikus munkahenger nem tartja a munkaeszközt rögzített helyzetben.
A Z50 + F változat fő előnyei:
- kiegészítő úszóhelyzet funkció (FLOAT),
- a hidraulikus munkahenger szabad mozgása úszóhelyzetben,
- alkalmas olyan munkaeszközökhöz, amelyeknek követniük kell a terepet,
- egyszerű mechanikus karos működtetés,
- beépített nyomáshatároló szelep,
- robusztus monoblokk kivitel.
A Z50 hidraulikus vezértömb úszóhelyzet funkcióval mezőgazdasági, erdészeti és egyéb mobil hidraulikus gépeken használható, ahol a szabványos kettős működésű vezérlés mellett a hidraulikus munkahenger szabad mozgására is szükség van.

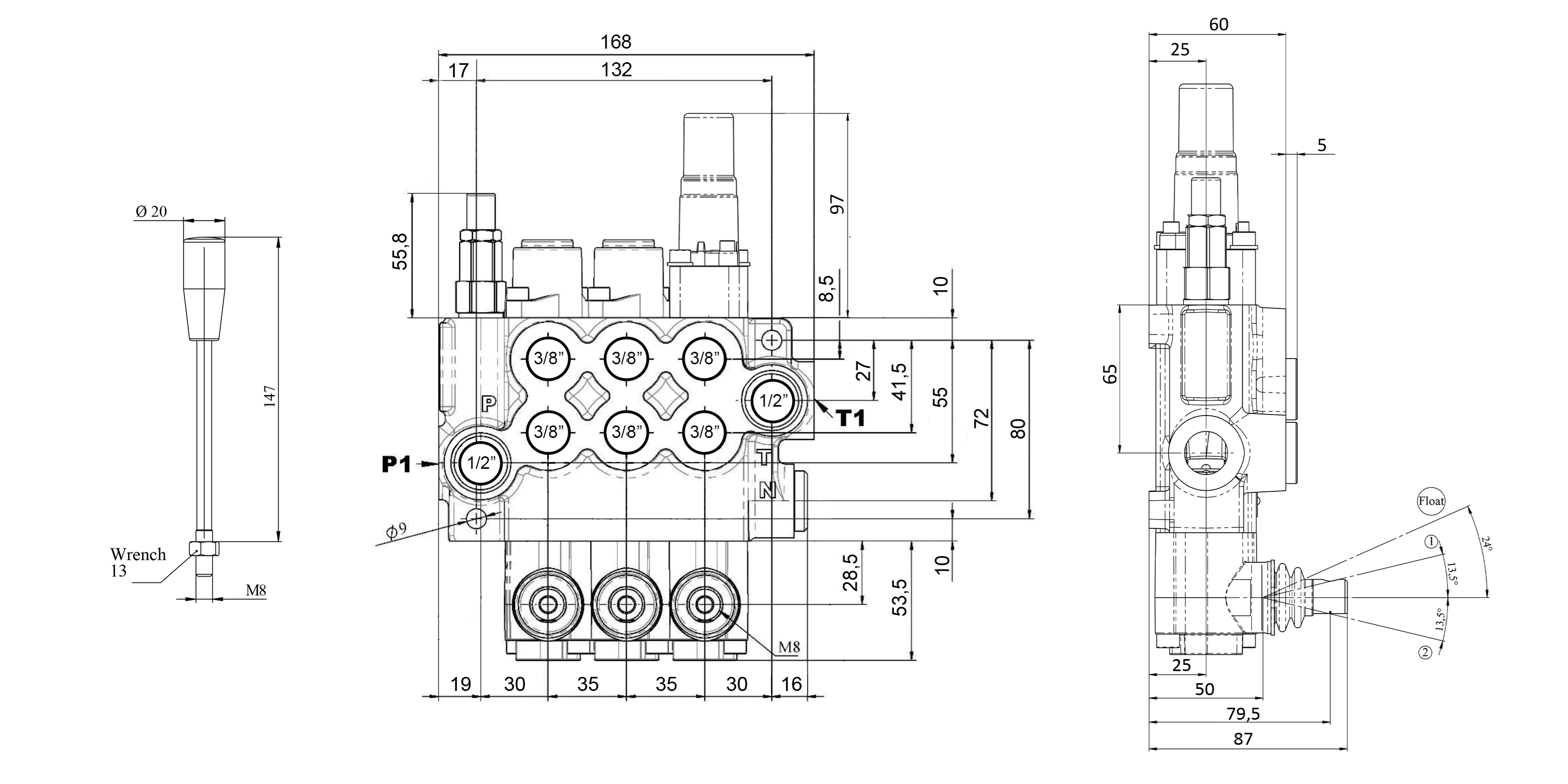

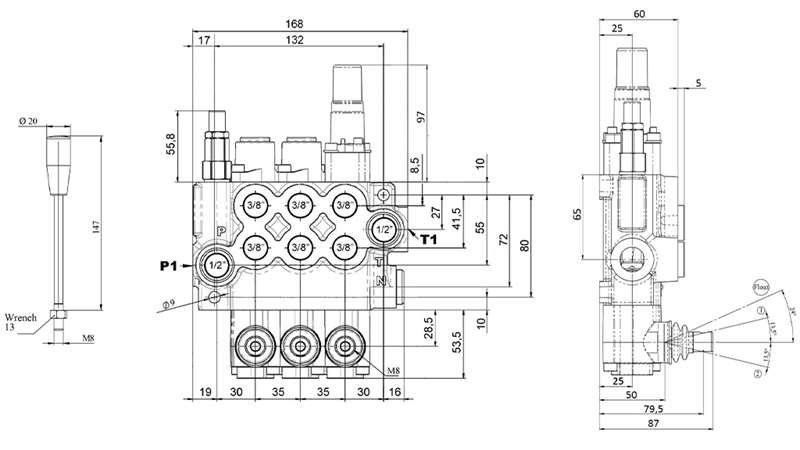

Méretek

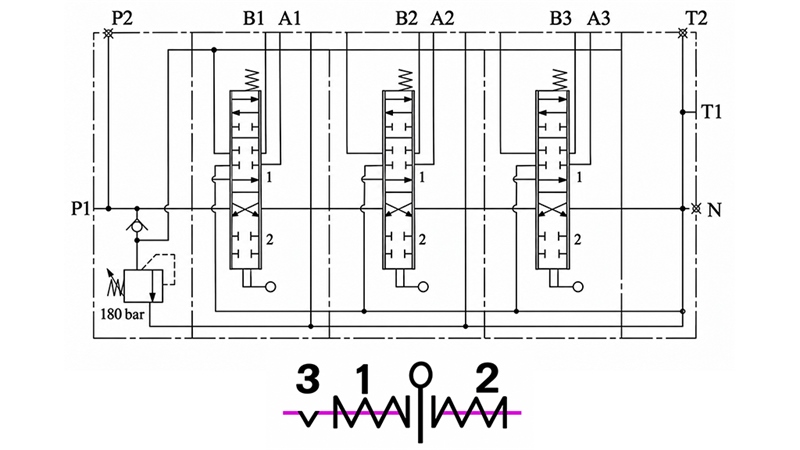

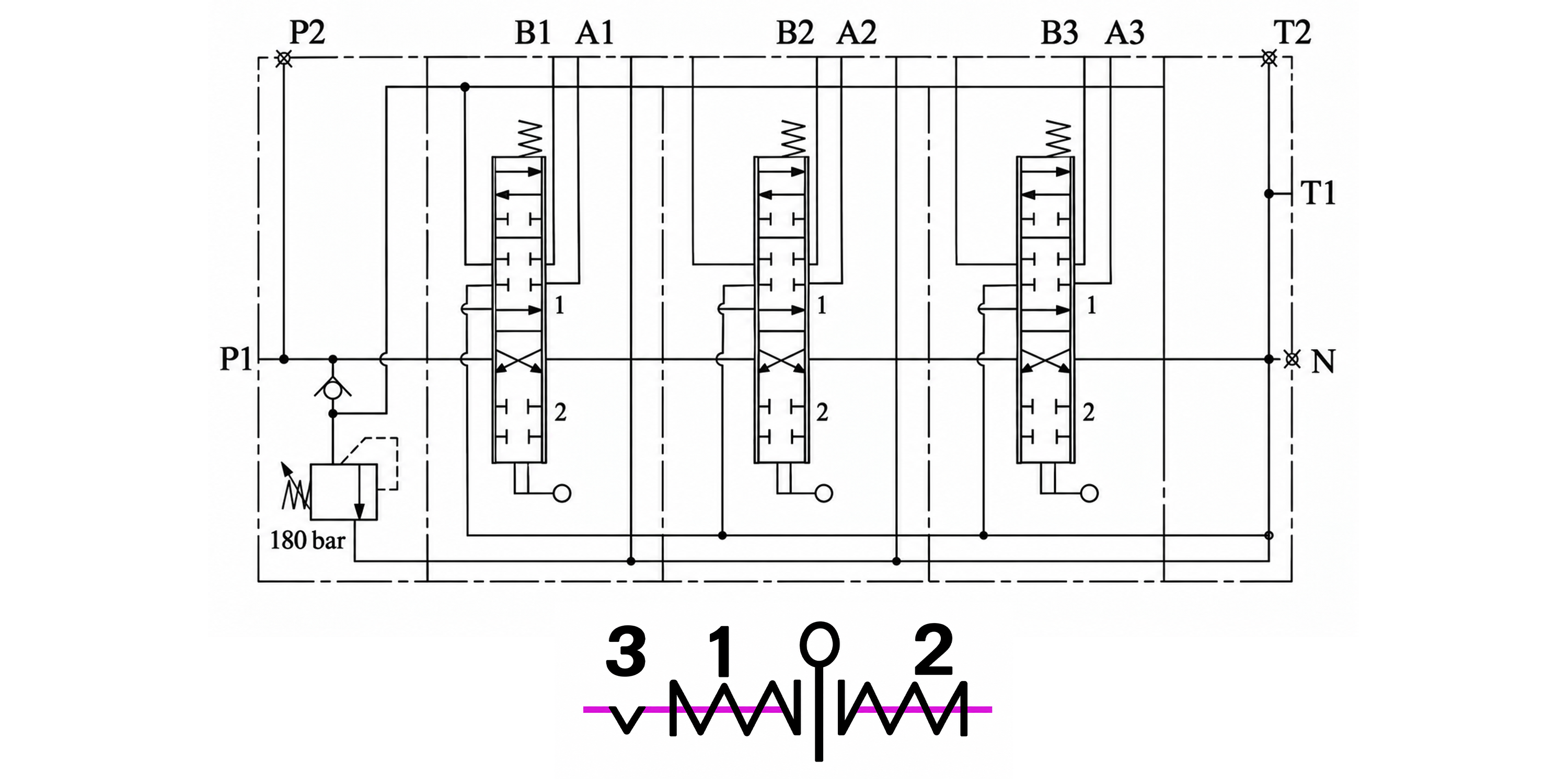

Hidraulikus kapcsolási rajz
