KÉZI HIDRAULIKUS SZELEP MONOBLOKK 2xZ80 + ÚSZÓ FUNKCIÓ
| Műszaki információk | |
| Szállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 6,45 kg |
| Szeleptípus: | Z80 monoblokk úszó funkcióval |
| Névleges térfogatáram: | 80 L/min |
| Szekciók száma: | 2 |
| Ház anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (18 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Karpozíciók: | 4 |
| Funkciók: | Kettős működésű + úszó funkció (FLOAT) |
| Hidraulikus kör: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszatérő nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep állítási tartománya: | 120-250 bar |
| Belső szivárgás: | 8 cm³/min Δp = 100 bar és 40°C mellett |
| Üzemi hőmérséklet: | -40°C és +60°C között |
| Olaj üzemi hőmérséklete: | -20°C és +80°C között NBR tömítésekkel, -20°C és +100°C között FPM tömítésekkel |
| Olaj viszkozitása: | 15–75 mm²/s (ajánlott) |
Leírás
A Z80 hidraulikus szekcionált monoblokk vezérlőszelep úszó funkcióval a hidraulikaolaj áramlásának megbízható és pontos kézi vezérlésére szolgál a szivattyú és a hidraulikus végrehajtó elem között. Ennek a változatnak a fő jellemzője a kiegészítő úszó állás (FLOAT), amely lehetővé teszi a csatlakoztatott hidraulikus munkahenger szabad mozgását.
A szekció A és B munkacsatlakozókkal rendelkezik, G 1/2" menettel hidraulikus munkahenger vagy más kettős működésű hidraulikus végrehajtó elem csatlakoztatásához. A fő nyomóági P csatlakozó G 1/2" menettel, a T visszatérő csatlakozó pedig G 3/4" menettel rendelkezik.
A szelep mechanikusan, karral működtethető. A szabványos kétirányú munkahenger-vezérlés mellett a szelep úszó állással is rendelkezik. Amikor a kart úszó állásba kapcsolják, az A és B csatlakozók a T visszatérő ággal kapcsolódnak össze, így a hidraulikus munkahenger dugattyúrúdja külső erők hatására mindkét irányban szabadon mozoghat.
Az úszó funkció különösen hasznos olyan munkaeszközöknél, amelyeknek üzem közben követniük kell a terepet vagy a talajfelszínt, mivel bekapcsolt úszó funkció esetén a hidraulikus munkahenger nem tartja a munkaeszközt rögzített helyzetben.
A Z80 + F változat fő előnyei:
- kiegészítő úszó funkció (FLOAT),
- a hidraulikus munkahenger szabad mozgása úszó állásban,
- alkalmas a terepet követő munkaeszközökhöz,
- egyszerű mechanikus karos működtetés,
- beépített nyomáshatároló szelep,
- robusztus monoblokk kialakítás.
A Z80 hidraulikus szelep úszó funkcióval mezőgazdasági, erdészeti és egyéb mobil hidraulikus gépeken használható, ahol a szabványos kettős működésű vezérlés mellett a hidraulikus munkahenger szabad mozgása is szükséges.

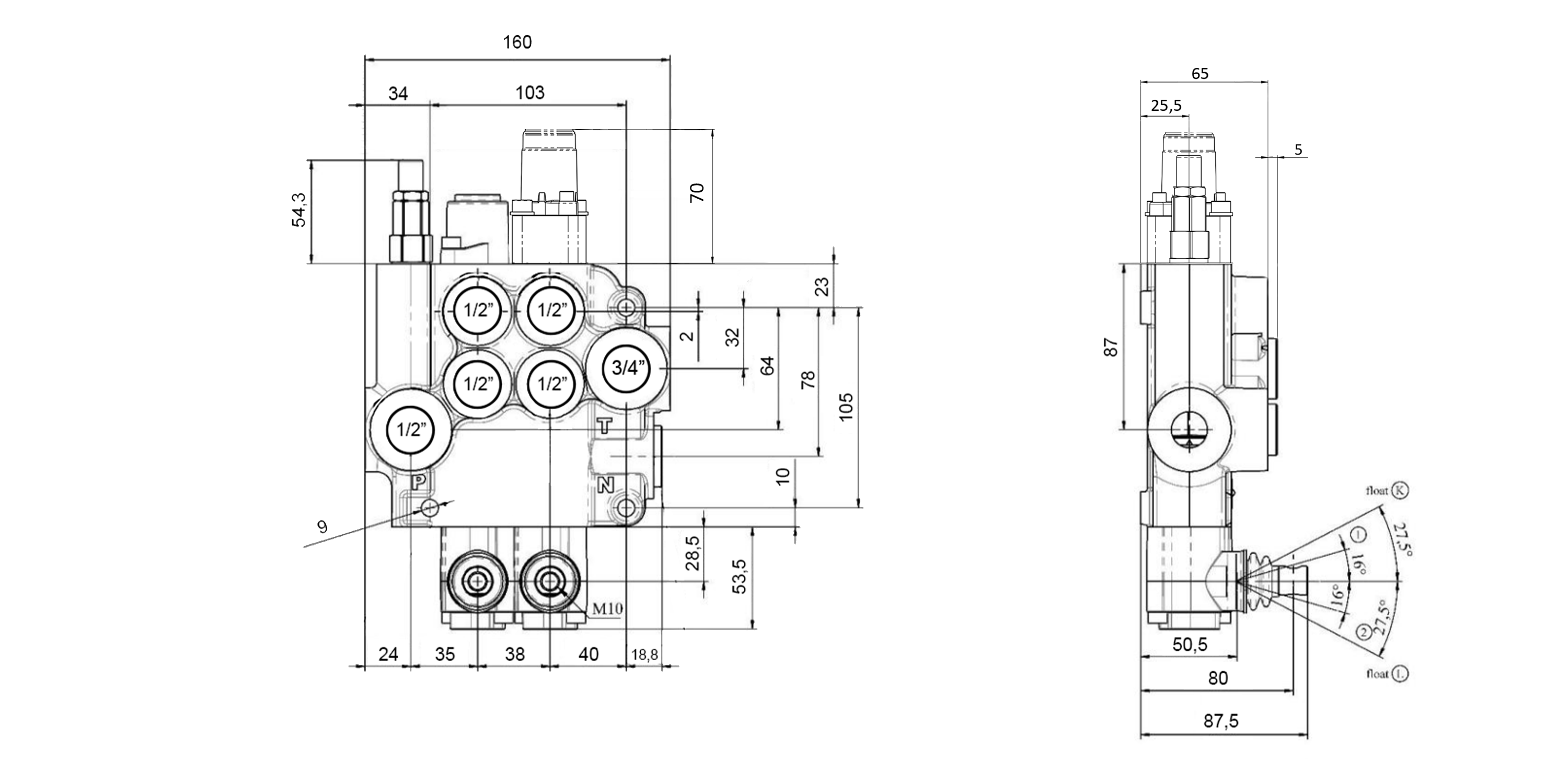

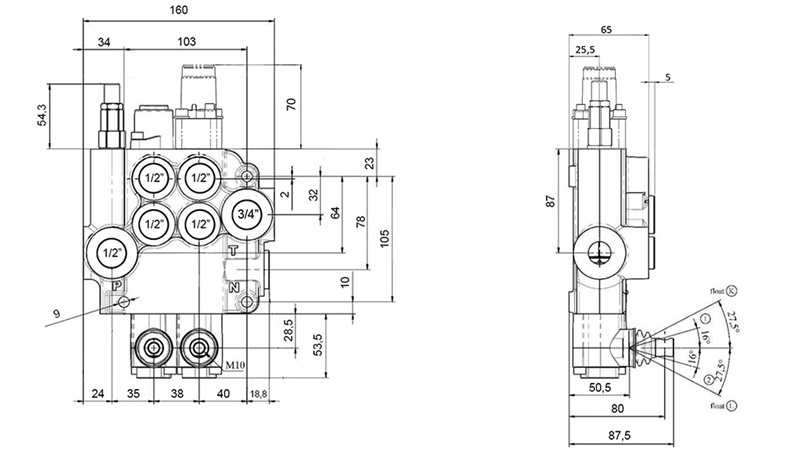

Méretek

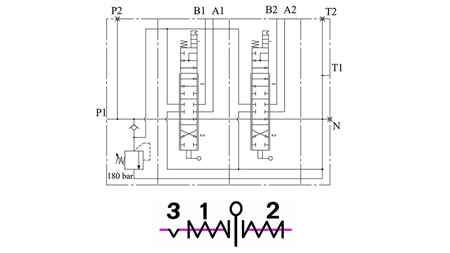

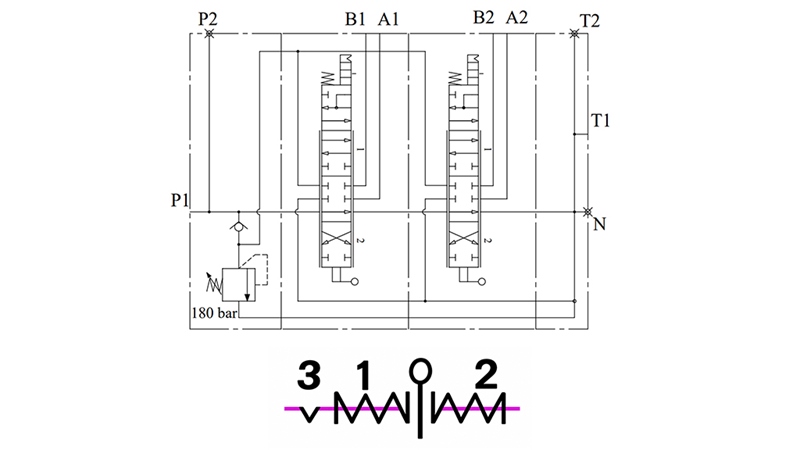

Hidraulikus kapcsolási rajz
