KÉZI HIDRAULIKUS SZELEP MONOBLOKK 1xZ80 + ÚSZÓ FUNKCIÓ
| Műszaki adatok | |
| Beszállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 3,90 kg |
| Szelep típusa: | Z80 monoblokk úszóállás funkcióval |
| Névleges térfogatáram: | 80 L/min |
| Szekciók száma: | 1 |
| Ház anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (18 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Kar pozíciói: | 4 |
| Funkciók: | Kettős működésű + úszóállás funkció (FLOAT) |
| Hidraulikus kör: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszafolyóági nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep állítási tartománya: | 120-250 bar |
| Belső szivárgás: | 8 cm³/min Δp = 100 bar és 40°C mellett |
| Üzemi hőmérséklet: | -40°C-tól +60°C-ig |
| Hidraulikaolaj üzemi hőmérséklete: | -20°C-tól +80°C-ig NBR tömítésekkel, -20°C-tól +100°C-ig FPM tömítésekkel |
| Olajviszkozitás: | 15–75 mm²/s (ajánlott) |
Leírás
A Z80 úszóállás funkcióval ellátott hidraulikus monoblokk vezérlőszelep a hidraulikaolaj áramlásának megbízható és pontos kézi vezérlésére szolgál a szivattyú és a hidraulikus munkavégző egység között. Ennek a változatnak a fő jellemzője a kiegészítő úszóállás (FLOAT), amely lehetővé teszi a csatlakoztatott hidraulikus munkahenger szabad mozgását.
A szekció A és B munkacsatlakozókkal rendelkezik, G 1/2" menettel hidraulikus munkahenger vagy más kettős működésű hidraulikus munkavégző egység csatlakoztatásához. A fő nyomóági P csatlakozó G 1/2" menetes, a T visszatérőági csatlakozó pedig G 3/4" menetes.
A szelep mechanikusan, karral működtethető. A szabványos kétirányú munkahenger-vezérlés mellett a szelep úszóállással is rendelkezik. Amikor a kart úszóállásba kapcsolják, az A és B csatlakozók a T visszatérő ághoz kapcsolódnak, így a hidraulikus munkahenger rúdja külső erők hatására mindkét irányban szabadon mozoghat.
Az úszóállás funkció különösen hasznos olyan munkaeszközöknél, amelyeknek munka közben követniük kell a terepet vagy a talajfelszínt, mivel az úszóállás aktiválásakor a hidraulikus munkahenger nem tartja a munkaeszközt rögzített helyzetben.
A Z80 + F változat fő előnyei:
- kiegészítő úszóállás funkció (FLOAT),
- a hidraulikus munkahenger szabad mozgása úszóállásban,
- alkalmas talajkövetést igénylő munkaeszközökhöz,
- egyszerű mechanikus karos működtetés,
- beépített nyomáshatároló szelep,
- robusztus monoblokk kivitel.
A Z80 úszóállás funkcióval ellátott hidraulikus vezérlőszelep mezőgazdasági, erdészeti és egyéb mobil hidraulikus gépeken használható, ahol a szabványos kettős működésű vezérlés mellett a hidraulikus munkahenger szabad mozgására is szükség van.

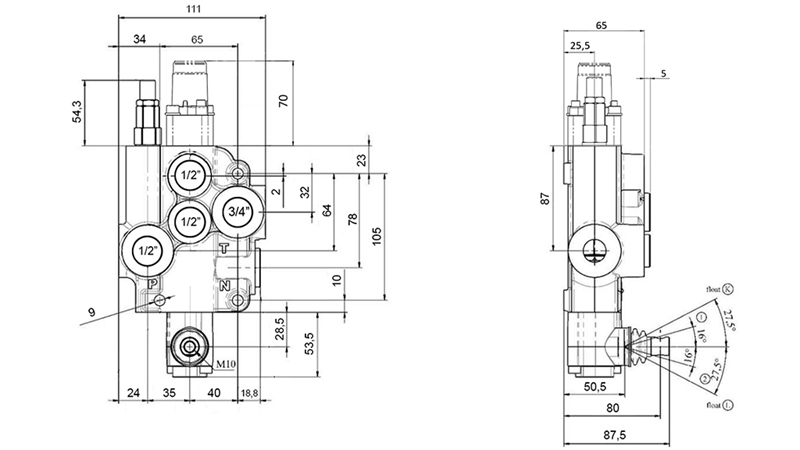

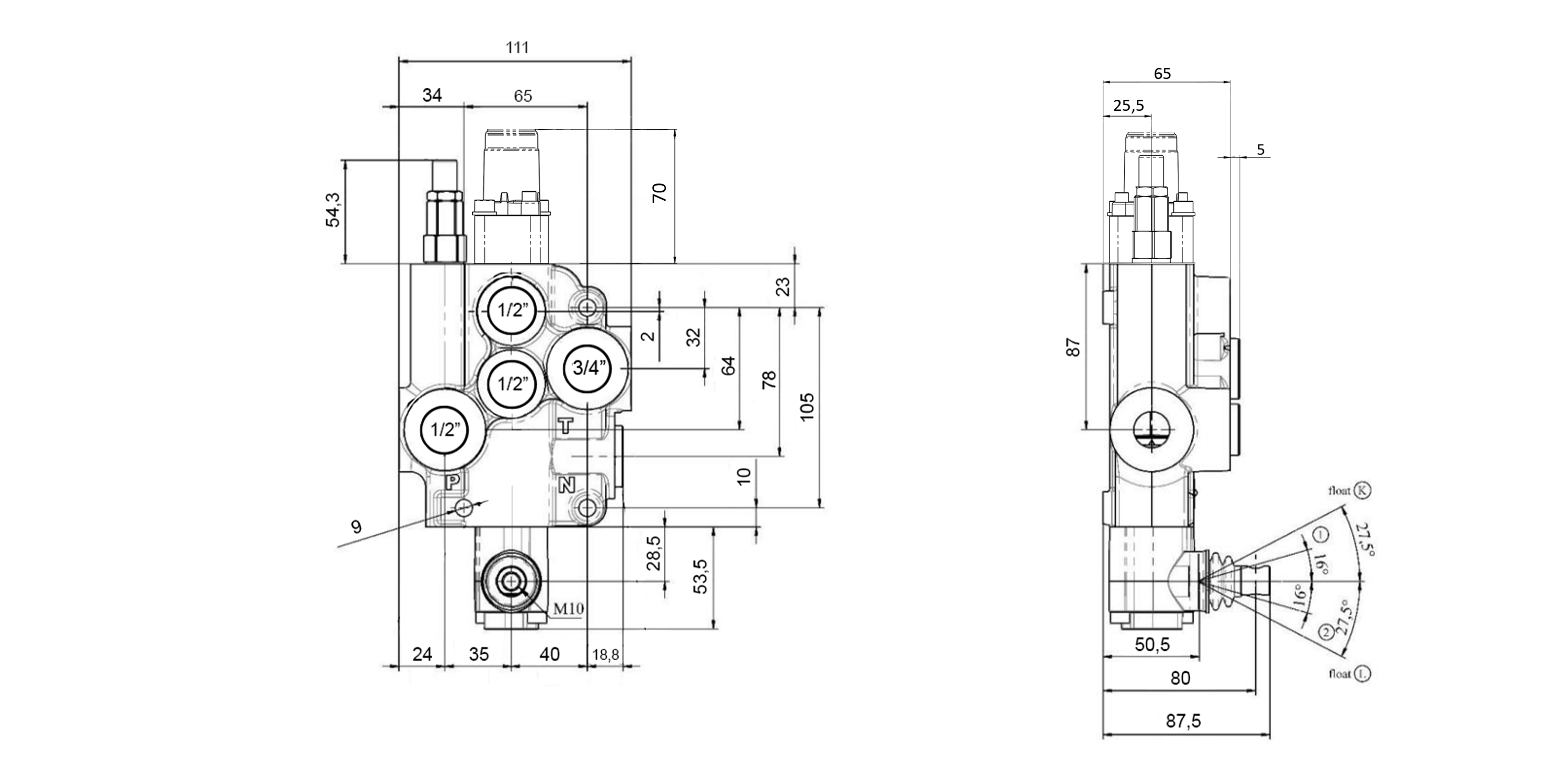

Méretek

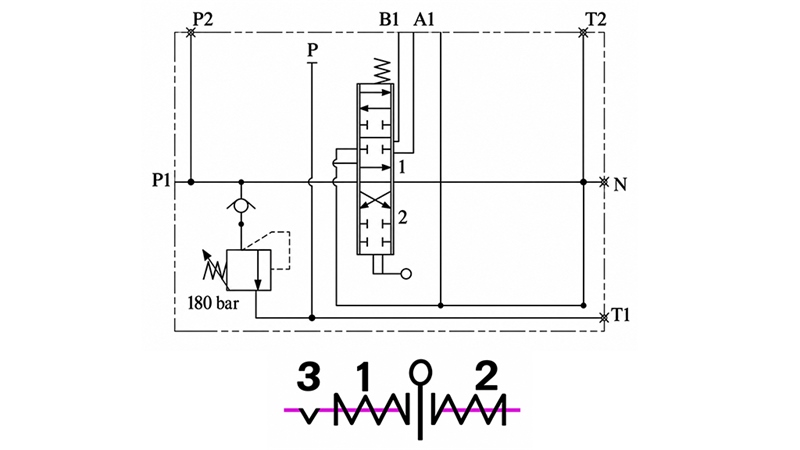

Hidraulikus kapcsolási rajz
