KÉZI HIDRAULIKUS SZELEP MONOBLOKK 1xZ50 + ÚSZÓ FUNKCIÓ
| Műszaki információk | |
| Szállító: | Bulgária |
| Visszaküldés vagy csere: | 14 nap |
| Garancia: | 6 hónap |
| Termék tömege: | 2,65 kg |
| Szelep típusa: | Z50 monoblokk úszó funkcióval |
| Névleges átfolyás: | 50 L/min |
| Szekciók száma: | 1 |
| Ház anyaga: | Öntöttvas |
| Tolattyú anyaga: | Szénacél (16 mm átmérő) |
| Működtetés: | Mechanikus (vezérlőkarral) |
| Karpozíciók: | 4 |
| Funkciók: | Kettős működésű + úszó funkció (FLOAT) |
| Hidraulikus kör: | Párhuzamos |
| Max. nyomás (T csatlakozó): | 35 bar (visszatérő nyomás) |
| Max. nyomás (P csatlakozó): | 315 bar (bemeneti nyomás) |
| Max. nyomás (A és B csatlakozók): | 315 bar (üzemi nyomás) |
| Gyárilag beállított nyomáshatároló szelep: | 180 bar |
| Nyomáshatároló szelep beállítási tartománya: | Rugótól függően: 50–120 / 120–250 / 220–315 bar |
| Belső szivárgás: | 7 cm³/min Δp = 100 bar és 40°C mellett |
| Üzemi hőmérséklet: | -40°C és +60°C között |
| Olaj üzemi hőmérséklete: | -20°C és +80°C között NBR tömítésekkel |
| Olaj viszkozitása: | 15–75 mm²/s (ajánlott) |
Leírás
A Z50 hidraulikus monoblokk vezérlőszelep úszó funkcióval a hidraulikaolaj áramlásának megbízható és pontos kézi vezérlésére szolgál a szivattyú és a hidraulikus végrehajtó elem között. Ennek a kivitelnek a fő jellemzője a kiegészítő úszóhelyzet (FLOAT), amely lehetővé teszi a csatlakoztatott hidraulikus munkahenger szabad mozgását.
A szekció A és B munkacsatlakozókkal rendelkezik G 3/8" menettel hidraulikus munkahenger vagy más kettős működésű hidraulikus végrehajtó elem csatlakoztatásához. A fő nyomóági P csatlakozó és a T visszatérő csatlakozó G 1/2" menettel rendelkezik.
A szelep mechanikusan, karral működtethető. A standard kétirányú munkahenger-vezérlés mellett a szelep úszóhelyzettel is rendelkezik. Amikor a kart úszóhelyzetbe állítják, az A és B csatlakozók a T visszatérő ággal kapcsolódnak össze, így a hidraulikus munkahenger dugattyúrúdja külső erők hatására mindkét irányban szabadon mozoghat.
Az úszó funkció különösen hasznos olyan munkagépeknél, amelyeknek működés közben követniük kell a terepet vagy a talajfelszínt, mivel az úszó funkció bekapcsolásakor a hidraulikus munkahenger nem tartja a munkagépet rögzített helyzetben.
A Z50 + F változat fő előnyei:
- kiegészítő úszó funkció (FLOAT),
- a hidraulikus munkahenger szabad mozgása úszóhelyzetben,
- alkalmas a terepet követő munkagépekhez,
- egyszerű mechanikus karos működtetés,
- beépített nyomáshatároló szelep,
- robusztus monoblokk felépítés.
A Z50 hidraulikus szelep úszó funkcióval mezőgazdasági, erdészeti és egyéb mobil hidraulikus gépeken használható, ahol a standard kettős működésű vezérlés mellett a hidraulikus munkahenger szabad mozgására is szükség van.

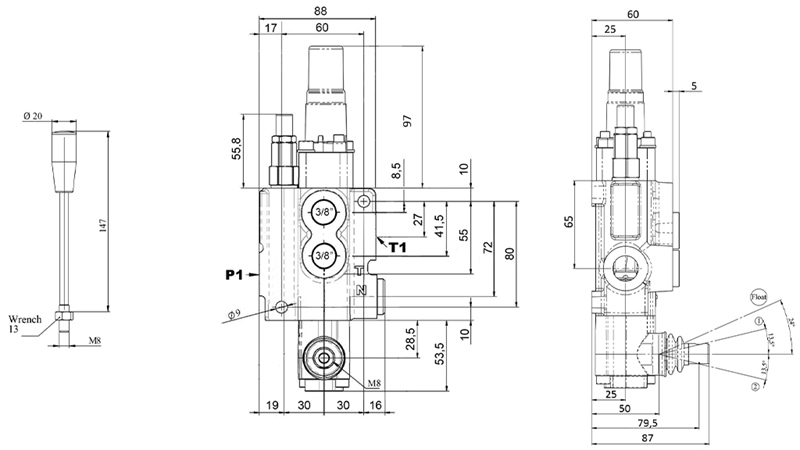

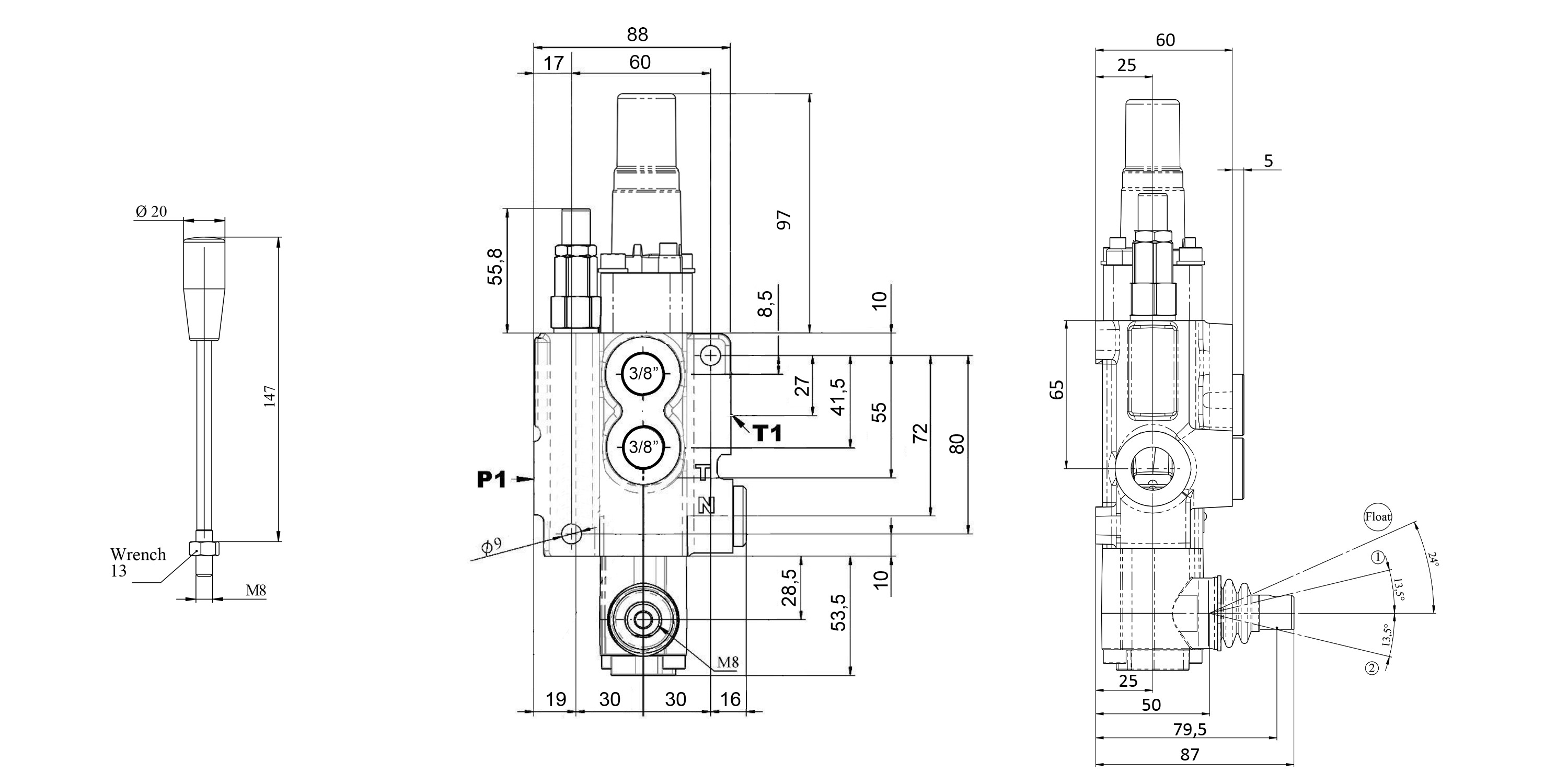

Méretek

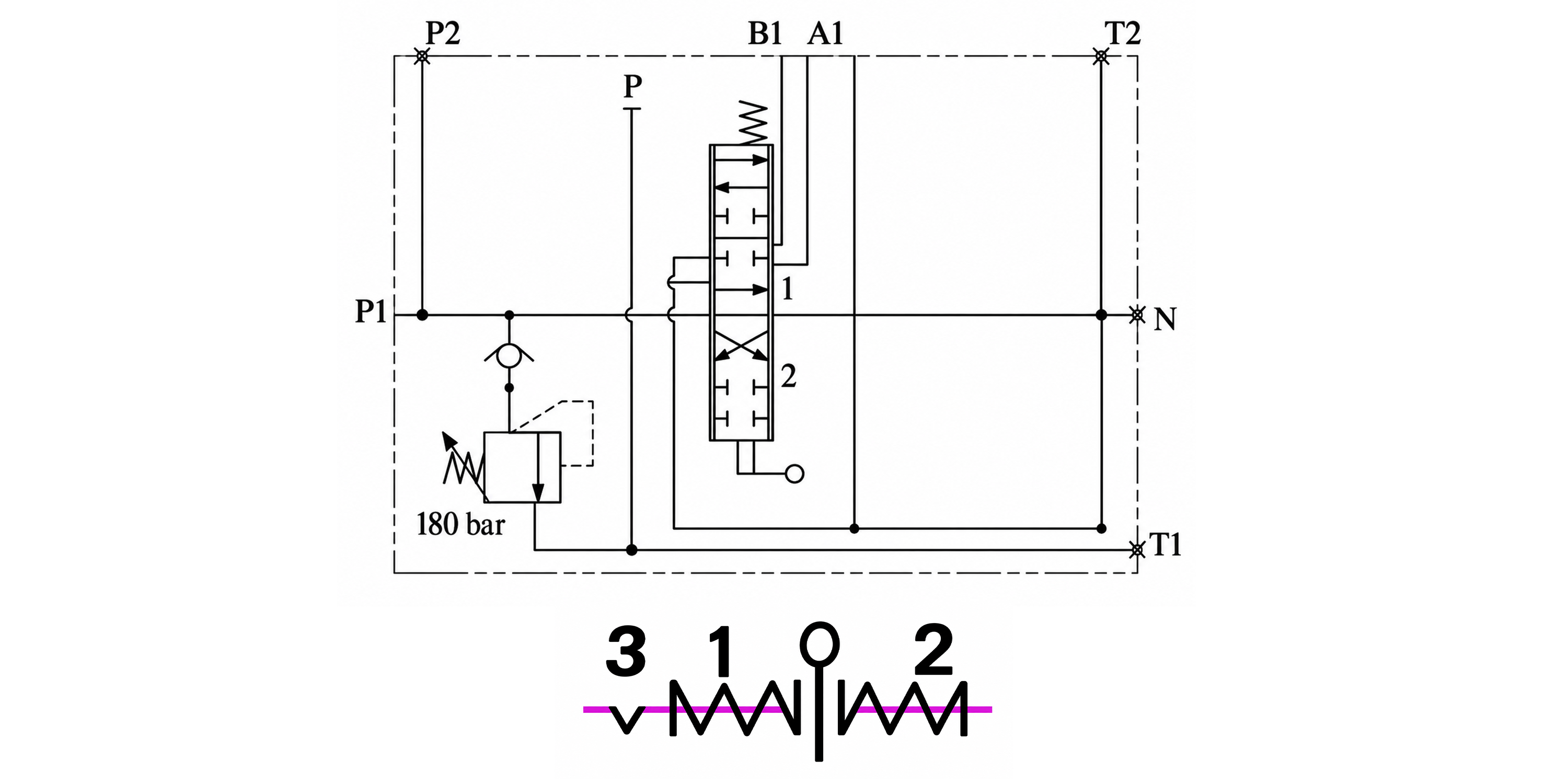

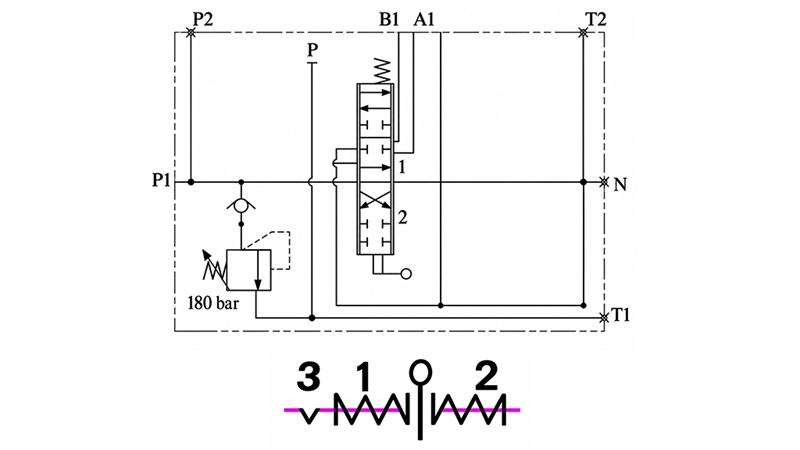

Hidraulikus kapcsolási rajz
