MANUALE VALVOLA IDRAULICA MONOBLOCCO 6xZ80
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 15,9 kg |
| Tipo di valvola: | Monoblocco Z80 |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 6 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Circuito idraulico: | Parallelo |
| Pressione max. (attacco T): | 35 bar (pressione di ritorno) |
| Pressione max. (attacco P): | 315 bar (pressione in ingresso) |
| Pressione max. (attacchi A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120-250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar a 40°C |
| Temperatura di esercizio: | -40°C a +60°C |
| Temperatura di esercizio dell'olio: | -20°C a +80°C con guarnizioni NBR, -20°C a +100°C con guarnizioni FPM |
| Viscosità dell'olio: | 15–75 mm²/s (consigliata) |
Descrizione
Le valvole idrauliche monoblocco Z80 sono progettate per il controllo affidabile e preciso del flusso dell'olio idraulico tra la pompa e gli attuatori idraulici. Sono disponibili in versioni da 1 a 6 sezioni, consentendo il controllo da una a sei funzioni idrauliche indipendenti in base ai requisiti dell'impianto.
Ogni sezione dispone di attacchi di lavoro A e B. La versione BSP standard utilizza un raccordo G 1/2 per l'ingresso in pressione P, G 3/4 per l'attacco di ritorno T e raccordi G 1/2 per gli attacchi di lavoro A e B. A seconda della configurazione del cursore selezionata, la valvola è adatta al controllo di cilindri idraulici a doppio effetto o a singolo effetto, motori idraulici e altri attuatori idraulici.
Nella versione ad azionamento manuale, la valvola è comandata meccanicamente mediante leve. Spostando una singola leva, l'olio idraulico viene indirizzato verso il corrispondente attacco di lavoro, controllando così la direzione di movimento dell'attuatore collegato. In posizione neutra, la rispettiva funzione idraulica non viene attivata.
Principali vantaggi delle valvole Z80:
- portata nominale: 80 l/min,
- pressione massima di lavoro: 315 bar,
- disponibili da 1 a 6 sezioni,
- costruzione monoblocco compatta e robusta,
- azionamento manuale semplice e diretto,
- controllo indipendente delle singole funzioni idrauliche,
- connessioni idrauliche standard,
- adatte a vari impianti idraulici mobili e stazionari.
Le valvole Z80 sono dotate di una valvola limitatrice di pressione principale e di una valvola di ritegno. Sono disponibili in configurazioni parallelo o tandem, con collegamento Power Beyond (Carry Over) opzionale per il collegamento di valvole idrauliche aggiuntive.
Le valvole idrauliche monoblocco Z80 sono adatte all'impiego su macchine agricole e forestali, nonché su varie attrezzature idrauliche industriali e mobili. La scelta del numero appropriato di sezioni e del tipo di cursore consente di adattare la valvola alle funzioni idrauliche specifiche di ogni macchina o applicazione.

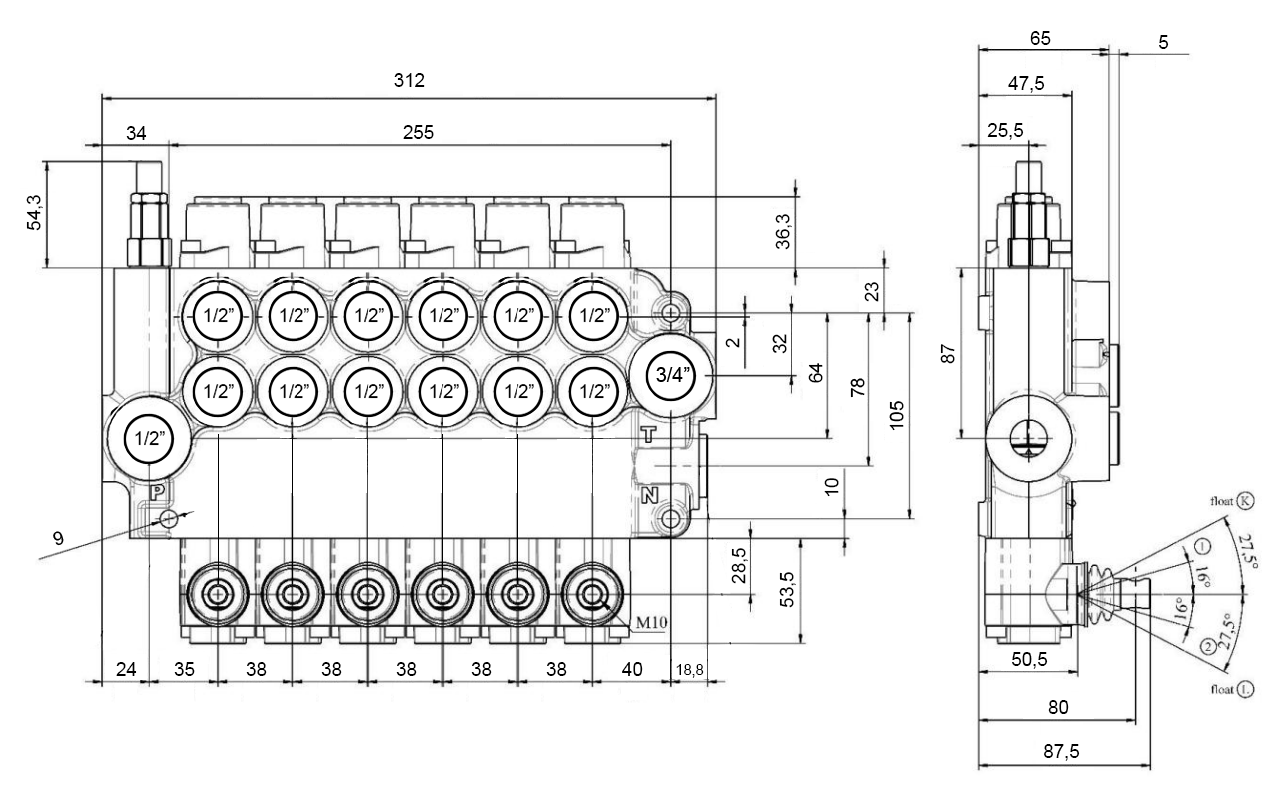

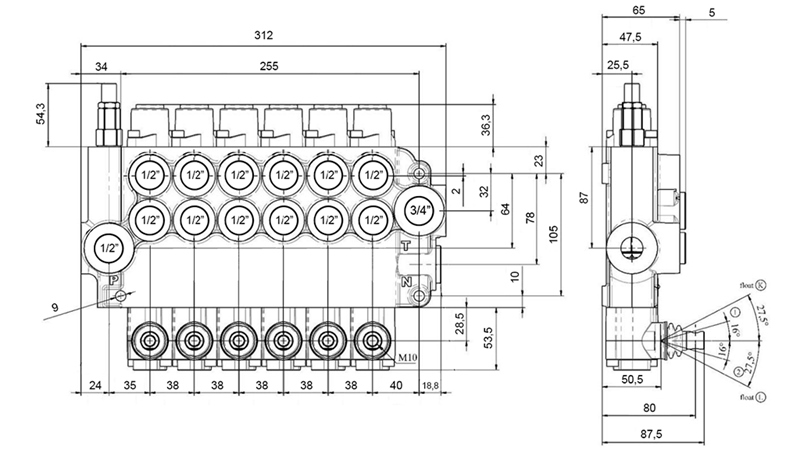

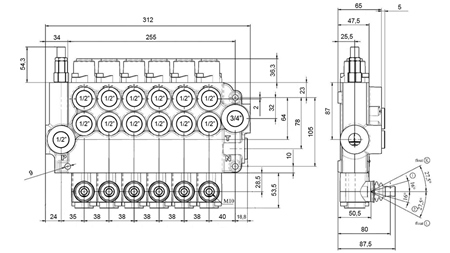

Dimensioni

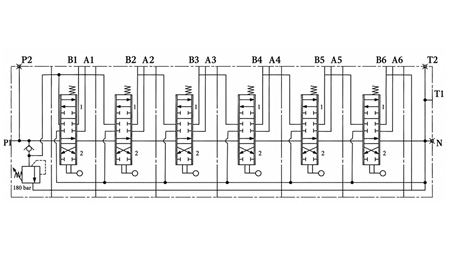

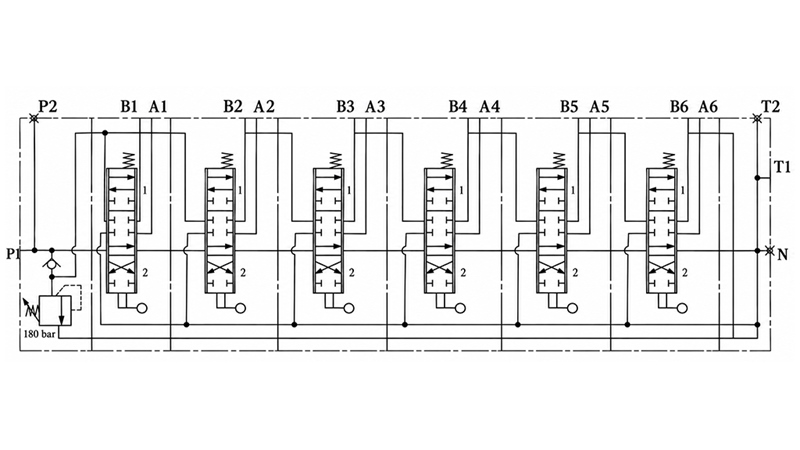

Schema del circuito idraulico
