MANUALE VALVOLA IDRAULICA MONOBLOCCO 5xZ80
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 13,6 kg |
| Tipo di distributore: | Monoblocco Z80 |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 5 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Circuito idraulico: | Parallelo |
| Pressione max. (attacco T): | 35 bar (pressione di ritorno) |
| Pressione max. (attacco P): | 315 bar (pressione in ingresso) |
| Pressione max. (attacchi A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120-250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar a 40°C |
| Temperatura di esercizio: | Da -40°C a +60°C |
| Temperatura di esercizio dell’olio: | Da -20°C a +80°C con guarnizioni NBR, da -20°C a +100°C con guarnizioni FPM |
| Viscosità dell’olio: | 15–75 mm²/s (consigliata) |
Descrizione
I distributori idraulici monoblocco Z80 sono progettati per un controllo affidabile e preciso del flusso di olio idraulico tra la pompa e gli attuatori idraulici. Sono disponibili in versioni da 1 a 6 sezioni, consentendo il comando da una a sei funzioni idrauliche indipendenti in base alle esigenze dell’impianto.
Ogni sezione dispone di attacchi di lavoro A e B. La versione BSP standard utilizza un raccordo G 1/2 per l’ingresso in pressione P, G 3/4 per l’attacco di ritorno T e raccordi G 1/2 per gli attacchi di lavoro A e B. A seconda della configurazione del cursore selezionata, il distributore è adatto al comando di cilindri idraulici a doppio effetto o a semplice effetto, motori idraulici e altri attuatori idraulici.
Nella versione ad azionamento manuale, il distributore è comandato meccanicamente tramite leve. Lo spostamento di una singola leva indirizza l’olio idraulico verso l’attacco di lavoro corrispondente, controllando così la direzione di movimento dell’attuatore collegato. In posizione neutra, la rispettiva funzione idraulica non è attivata.
Principali vantaggi dei distributori Z80:
- portata nominale: 80 l/min,
- pressione massima di lavoro: 315 bar,
- disponibili da 1 a 6 sezioni,
- struttura monoblocco compatta e robusta,
- azionamento manuale semplice e diretto,
- comando indipendente delle singole funzioni idrauliche,
- raccordi idraulici standard,
- adatti a diversi impianti idraulici mobili e stazionari.

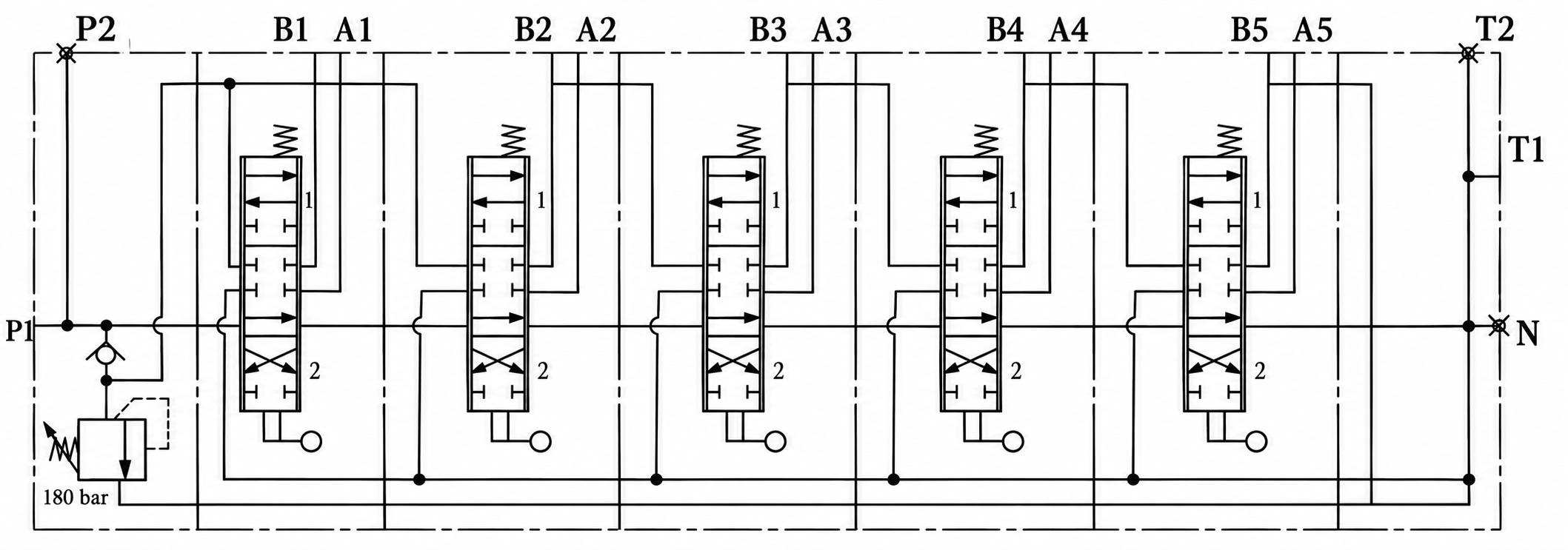

I distributori Z80 sono dotati di una valvola limitatrice di pressione principale e di una valvola di ritegno. Sono disponibili in configurazioni parallele o tandem, con collegamento Power Beyond (Carry Over) opzionale per il collegamento di distributori idraulici aggiuntivi.
I distributori idraulici monoblocco Z80 sono adatti all’impiego su macchine agricole e forestali, nonché su diverse attrezzature idrauliche industriali e mobili. La scelta del numero di sezioni e del tipo di cursore appropriati consente di adattare il distributore alle specifiche funzioni idrauliche di ogni macchina o applicazione.
