MANUALE VALVOLA IDRAULICA MONOBLOCCO 4xZ50
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 7 kg |
| Tipo di valvola: | Monoblocco Z50 |
| Portata nominale: | 50 L/min |
| Numero di sezioni: | 4 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 16 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Circuito idraulico: | Parallelo |
| Pressione max. (porta T): | 35 bar (pressione di ritorno) |
| Pressione max. (porta P): | 315 bar (pressione in ingresso) |
| Pressione max. (porte A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | A seconda della molla: 50–120 / 120–250 / 220–315 bar |
| Trafilamento interno: | 7 cm³/min a Δp = 100 bar e 40°C |
| Temperatura di esercizio: | Da -40°C a +60°C |
| Temperatura di esercizio dell’olio: | Da -20°C a +80°C con guarnizioni NBR |
| Viscosità dell’olio: | 15–75 mm²/s (consigliata) |
Descrizione
I distributori oleodinamici monoblocco Z50 sono progettati per un controllo manuale affidabile e preciso del flusso dell’olio idraulico tra la pompa e gli attuatori idraulici. Sono disponibili nelle versioni da 1 a 7 sezioni, consentendo il controllo da una a sette funzioni idrauliche indipendenti in base alle esigenze dell’impianto idraulico.
Ogni sezione dispone di porte di lavoro A e B con filettature G 3/8" per il collegamento di un cilindro idraulico, un motore idraulico o un altro attuatore idraulico a doppio effetto. La porta di pressione principale P e la porta di ritorno T hanno filettature G 1/2".
La valvola è azionata meccanicamente mediante leve di comando. Lo spostamento di una singola leva dirige l’olio idraulico verso una o l’altra porta di lavoro, controllando la direzione di movimento dell’attuatore collegato. In posizione neutra, la relativa funzione idraulica non è attivata.
Principali vantaggi delle valvole Z50:
- disponibili da 1 a 7 sezioni,
- design monoblocco compatto,
- azionamento manuale semplice e diretto,
- controllo indipendente delle singole funzioni idrauliche,
- attacchi idraulici standard,
- struttura robusta per l’impiego su macchine agricole e macchine operatrici.
I distributori oleodinamici monoblocco Z50 sono adatti all’impiego su macchine agricole e forestali, nonché su varie attrezzature idrauliche industriali e mobili. La scelta del numero appropriato di sezioni consente di adattare la valvola al numero di funzioni idrauliche richieste da una specifica macchina o applicazione.

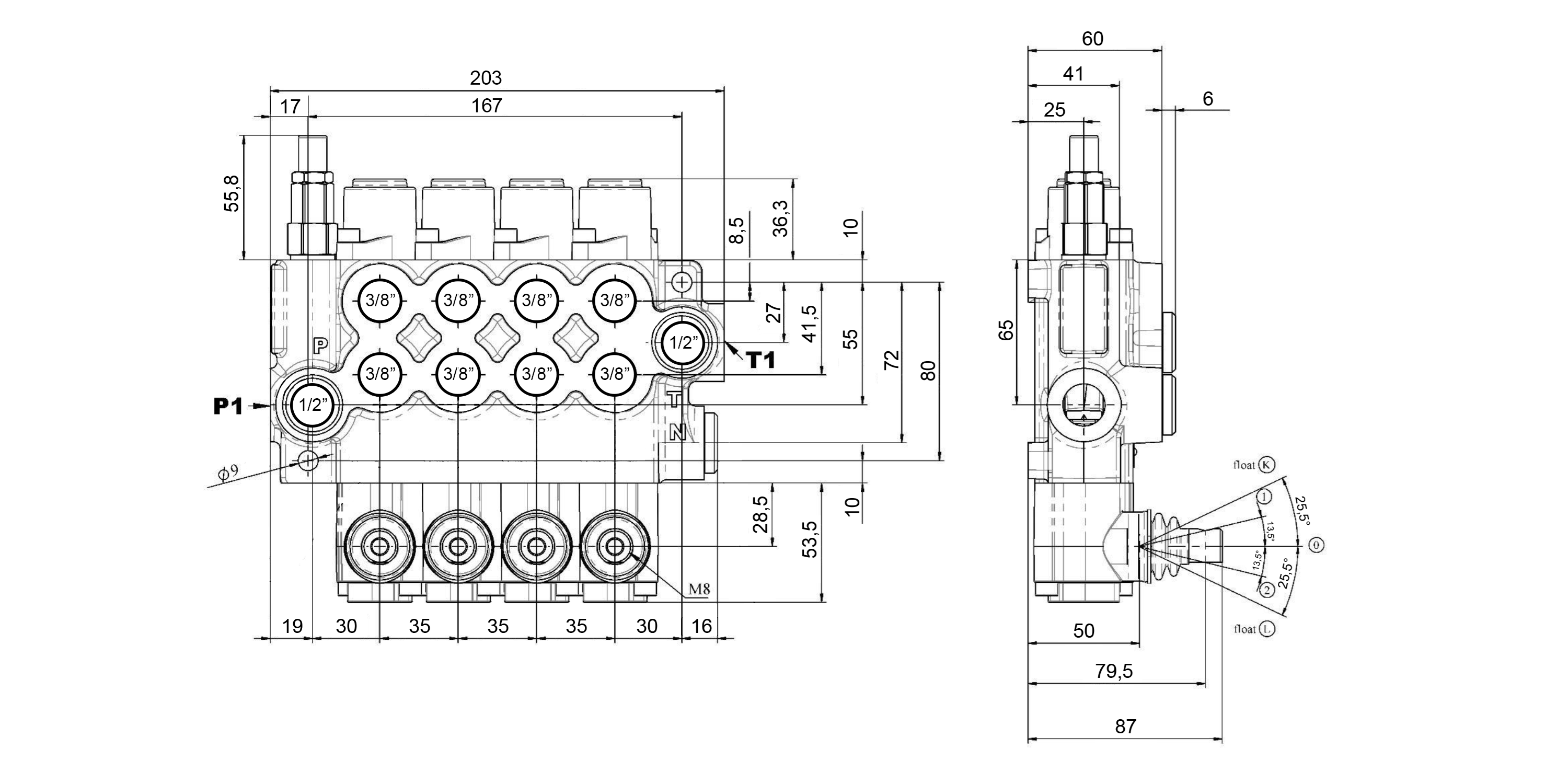

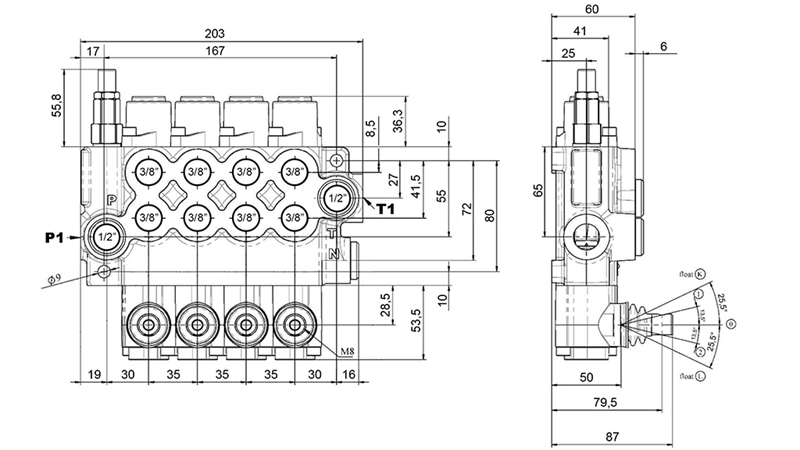

Dimensioni

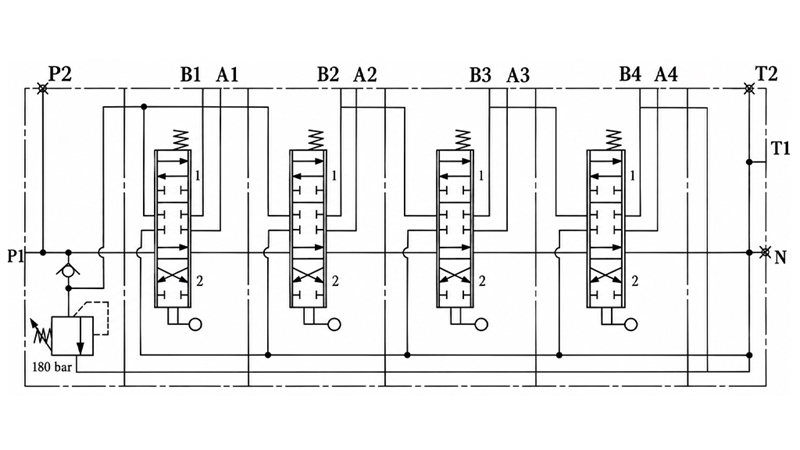

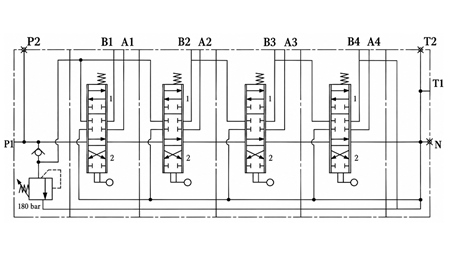

Schema del circuito idraulico
