MANUALE VALVOLA IDRAULICA MONOBLOCCO 3xZ80
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 9,3 kg |
| Tipo di valvola: | Monoblocco Z80 |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 3 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Circuito idraulico: | Parallelo |
| Pressione max. (porta T): | 35 bar (pressione di ritorno) |
| Pressione max. (porta P): | 315 bar (pressione in ingresso) |
| Pressione max. (porte A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120-250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar e 40°C |
| Temperatura di esercizio: | da -40°C a +60°C |
| Temperatura di esercizio dell’olio: | da -20°C a +80°C con guarnizioni NBR, da -20°C a +100°C con guarnizioni FPM |
| Viscosità dell’olio: | 15–75 mm²/s (consigliata) |
Descrizione
I distributori oleodinamici monoblocco Z80 sono progettati per un controllo affidabile e preciso del flusso di olio idraulico tra la pompa e gli attuatori idraulici. Sono disponibili in versioni da 1 a 6 sezioni, consentendo il controllo da una a sei funzioni idrauliche indipendenti in base ai requisiti dell’impianto.
Ogni sezione è dotata di porte di lavoro A e B. La versione standard BSP utilizza un attacco G 1/2 per l’ingresso in pressione P, G 3/4 per la porta di ritorno T e attacchi G 1/2 per le porte di lavoro A e B. A seconda della configurazione del cursore selezionata, il distributore è adatto al comando di cilindri idraulici a doppio effetto o a semplice effetto, motori idraulici e altri attuatori idraulici.
Nella versione ad azionamento manuale, il distributore è comandato meccanicamente tramite leve. Lo spostamento di una singola leva convoglia l’olio idraulico verso la porta di lavoro corrispondente, controllando così la direzione di movimento dell’attuatore collegato. In posizione neutra, la relativa funzione idraulica non viene attivata.
Principali vantaggi dei distributori Z80:
- portata nominale: 80 l/min,
- pressione massima di lavoro: 315 bar,
- disponibili da 1 a 6 sezioni,
- struttura monoblocco compatta e robusta,
- azionamento manuale semplice e diretto,
- controllo indipendente delle singole funzioni idrauliche,
- attacchi idraulici standard,
- adatti a vari impianti idraulici mobili e stazionari.

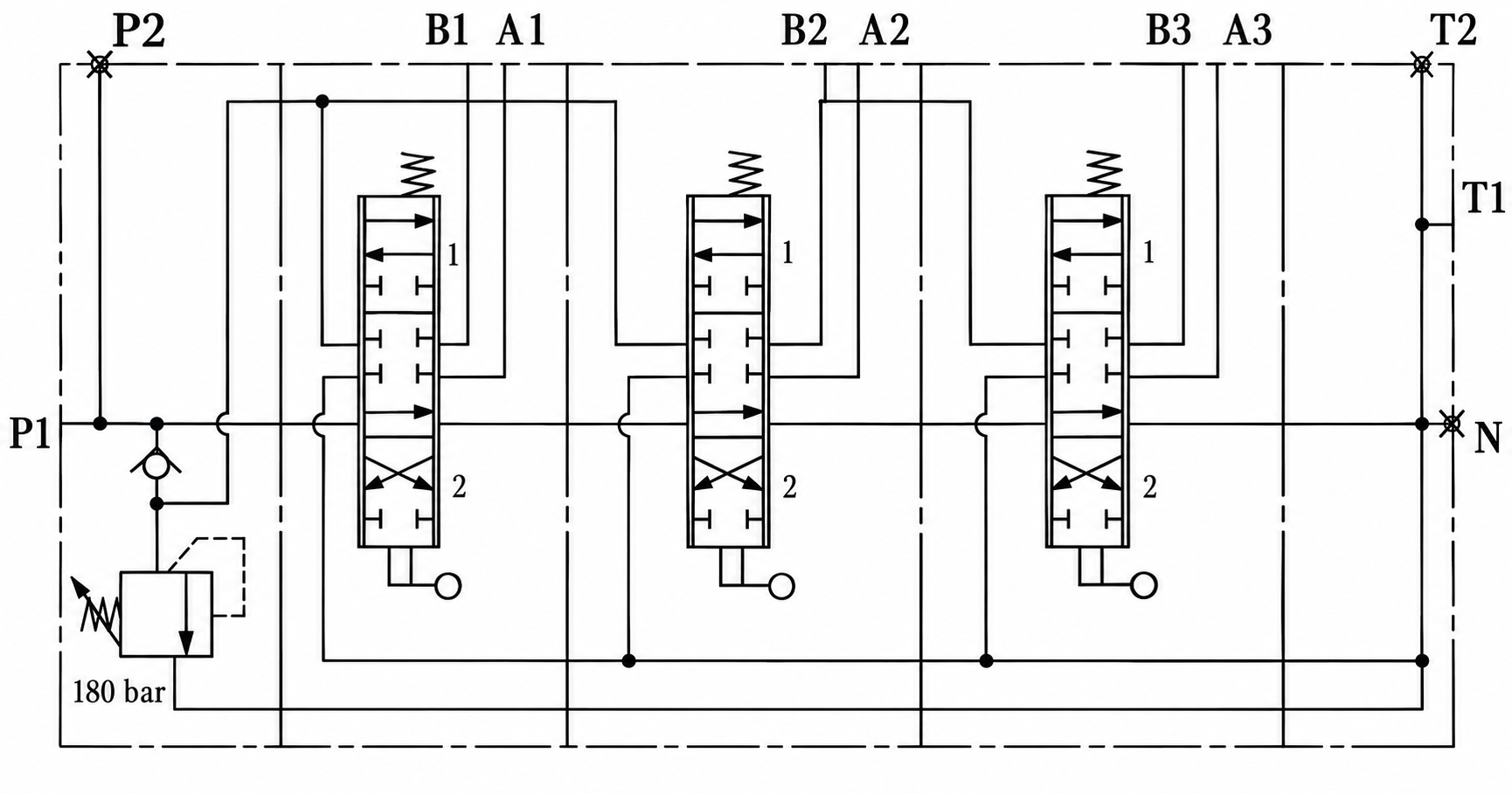

I distributori Z80 sono dotati di una valvola limitatrice di pressione principale e di una valvola di ritegno. Sono disponibili in configurazioni parallela o tandem, con attacco Power Beyond (Carry Over) opzionale per il collegamento di ulteriori distributori idraulici.
I distributori oleodinamici monoblocco Z80 sono adatti all’impiego su macchine agricole e forestali, nonché su varie attrezzature industriali e mobili idrauliche. La scelta del numero di sezioni e del tipo di cursore appropriati consente di adattare il distributore alle specifiche funzioni idrauliche di ogni macchina o applicazione.
