MANUALE VALVOLA IDRAULICA MONOBLOCCO 2xZ80
| Informazioni tecniche | |
| Fornitore: | Bulgaria |
| Reso o sostituzione: | 14 giorni |
| Garanzia: | 6 mesi |
| Peso del prodotto: | 6,2 kg |
| Tipo di valvola: | monoblocco Z80 |
| Portata nominale: | 80 L/min |
| Numero di sezioni: | 2 |
| Materiale del corpo: | Ghisa |
| Materiale del cursore: | Acciaio al carbonio (diametro 18 mm) |
| Azionamento: | Meccanico (tramite leva di comando) |
| Circuito idraulico: | Parallelo |
| Pressione max. (bocca T): | 35 bar (pressione di ritorno) |
| Pressione max. (bocca P): | 315 bar (pressione in ingresso) |
| Pressione max. (bocche A e B): | 315 bar (pressione di lavoro) |
| Valvola limitatrice di pressione tarata in fabbrica: | 180 bar |
| Campo di regolazione della valvola limitatrice di pressione: | 120-250 bar |
| Trafilamento interno: | 8 cm³/min a Δp = 100 bar a 40°C |
| Temperatura di esercizio: | -40°C a +60°C |
| Temperatura di esercizio dell'olio: | -20°C a +80°C con guarnizioni NBR, -20°C a +100°C con guarnizioni FPM |
| Viscosità dell'olio: | 15–75 mm²/s (consigliata) |
Descrizione
Le valvole idrauliche monoblocco Z80 sono progettate per un controllo affidabile e preciso del flusso dell'olio idraulico tra la pompa e gli attuatori idraulici. Sono disponibili in versioni da 1 a 6 sezioni, consentendo il controllo da una a sei funzioni idrauliche indipendenti in base ai requisiti dell'impianto.
Ogni sezione è dotata di bocche di lavoro A e B. La versione BSP standard utilizza un attacco G 1/2 per l'ingresso in pressione P, G 3/4 per la bocca di ritorno T e attacchi G 1/2 per le bocche di lavoro A e B. A seconda della configurazione del cursore selezionata, la valvola è adatta al comando di cilindri idraulici a doppio effetto o a semplice effetto, motori idraulici e altri attuatori idraulici.
Nella versione ad azionamento manuale, la valvola è comandata meccanicamente mediante leve. Lo spostamento di una singola leva indirizza l'olio idraulico verso la bocca di lavoro corrispondente, controllando così la direzione di movimento dell'attuatore collegato. In posizione neutra, la rispettiva funzione idraulica non è attivata.
Principali vantaggi delle valvole Z80:
- portata nominale: 80 l/min,
- pressione massima di lavoro: 315 bar,
- disponibili da 1 a 6 sezioni,
- struttura monoblocco compatta e robusta,
- azionamento manuale semplice e diretto,
- controllo indipendente delle singole funzioni idrauliche,
- attacchi idraulici standard,
- adatte a diversi impianti idraulici mobili e stazionari.
Le valvole Z80 sono dotate di una valvola limitatrice di pressione principale e di una valvola di ritegno. Sono disponibili in configurazioni in parallelo o tandem, con attacco Power Beyond (Carry Over) opzionale per il collegamento di distributori idraulici aggiuntivi.
Le valvole idrauliche monoblocco Z80 sono adatte all'impiego su macchine agricole e forestali, nonché su diverse attrezzature idrauliche industriali e mobili. La scelta del numero di sezioni e del tipo di cursore appropriati consente di adattare la valvola alle specifiche funzioni idrauliche di ogni macchina o applicazione.

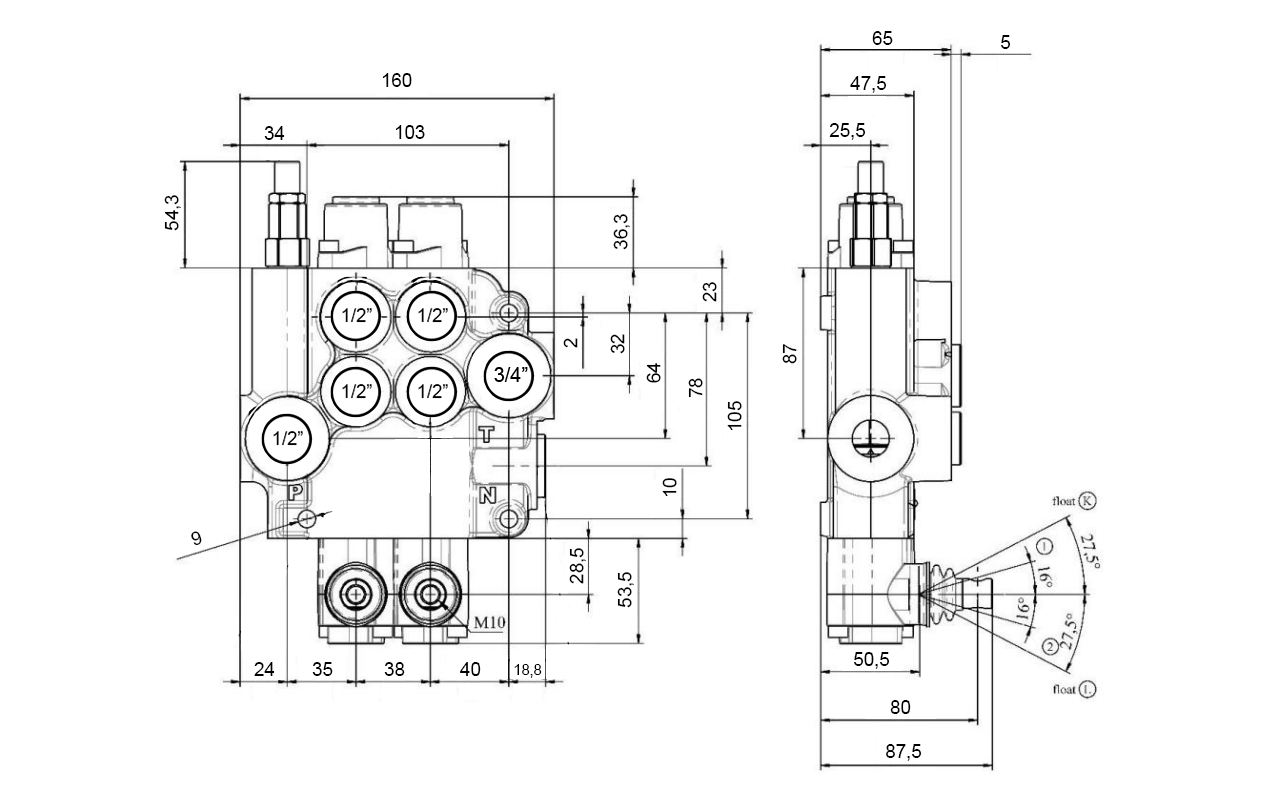

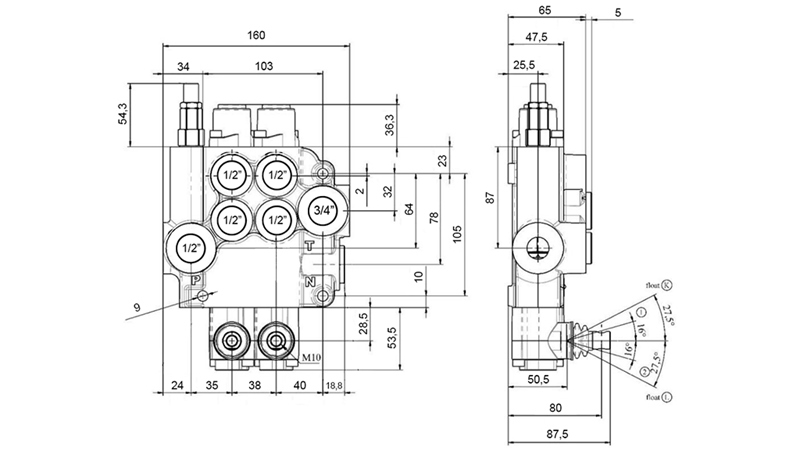

Dimensioni

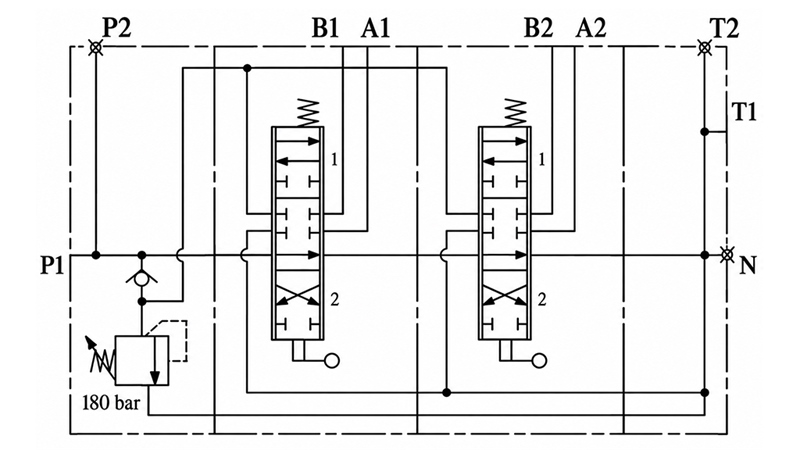

Schema del circuito idraulico
