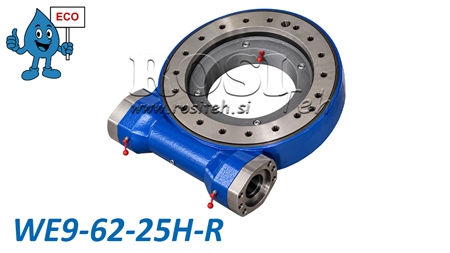

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE WEA9 - 8 kNm - PREVODOVÝ POMER 62:1 - ECO

Popis

Závitovkové otočné pohony série WEA z nášho radu ECO ponúkajú výkonné, robustné a cenovo výhodné riešenie na riadené otáčanie ťažkých konštrukcií a strojov. Spájajú závitovkovú prevodovku a otočné ložisko v kompaktnej jednotke, čím umožňujú prenos vysokého krútiaceho momentu pri súčasnom prenose axiálneho, radiálneho a klopného zaťaženia.

Séria WEA ECO ponúka vynikajúci pomer ceny a výkonu a je vhodná pre poľnohospodárske, lesnícke, stavebné a priemyselné stroje, kde sa vyžaduje vysoký krútiaci moment pri otáčaní a presné polohovanie bremena.

Princíp činnosti závitovkového otočného pohonu

Závitovkový otočný pohon pracuje na princípe závitovkového prevodu, pri ktorom závitovka poháňa ozubený otočný veniec. Táto konštrukcia poskytuje vysoký redukčný prevodový pomer, vysoký výstupný krútiaci moment a pomalé, plynulé a riadené otáčanie. Pohon je možné ovládať pomocou vhodného hydromotora. Jeho konštrukcia umožňuje nepretržité otáčanie v rozsahu 360°, pričom integrované otočné ložisko prenáša vysoké axiálne a radiálne sily, ako aj klopné momenty, vďaka čomu je pohon vhodný do náročných prevádzkových podmienok.

Hlavné výhody

• Rad ECO – cenovo dostupné riešenie s vynikajúcim pomerom ceny a výkonu.

• Vysoký výstupný krútiaci moment na otáčanie ťažkých konštrukcií a bremien.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania v rozsahu 360°.

• Presné a riadené otáčanie s vysokým redukčným prevodovým pomerom.

• Vysoká axiálna a radiálna únosnosť.

• Vysoká odolnosť voči klopným momentom.

• Vysokokvalitné materiály a tepelne spracované prevodové komponenty.

• Široký sortiment modelov pre rôzne zaťaženia a aplikácie.

Použitie

Závitovkové otočné pohony série WEA ECO sa používajú v rôznych priemyselných odvetviach, najmä v aplikáciách vyžadujúcich spoľahlivé otáčanie a polohovanie ťažkých komponentov a zostáv strojov.

• Lesnícke stroje – lesnícke prívesy, žeriavy a otočné konštrukcie.

• Poľnohospodárske stroje – otočné ramená, prídavné zariadenia a poľnohospodárske vybavenie.

• Stavebné stroje – žeriavy, zdvíhacie zariadenia a otočné plošiny.

• Priemyselné zariadenia – polohovacie zariadenia, otočné stoly a systémy manipulácie s materiálom.

• Dopravné a špeciálne vozidlá – otočné zostavy a nadstavby montované na vozidlá.

Materiály a konštrukcia

Závitovkové otočné pohony série WEA ECO sú vyrábané z vysokokvalitných ocelí, ktoré zabezpečujú mechanickú pevnosť, odolnosť proti opotrebeniu a dlhú životnosť pri správnej údržbe.

Prevodové komponenty môžu byť vyrobené z ocelí tried 45, 50Mn, 42CrMo alebo 42CrMo4, zatiaľ čo závitovky môžu byť vyrobené z ocele 42CrMo alebo 20CrMoTi. Vybrané komponenty sú tepelne spracované na zvýšenie tvrdosti a odolnosti proti opotrebeniu.

Tvrdosť kalených povrchov obežných dráh je v rozsahu od 55 do 62 HRC, zatiaľ čo povrchová tvrdosť zostavy závitovkového prevodu je v rozsahu od 58 do 62 HRC.

Závitovkový otočný pohon je z výroby predmazaný.

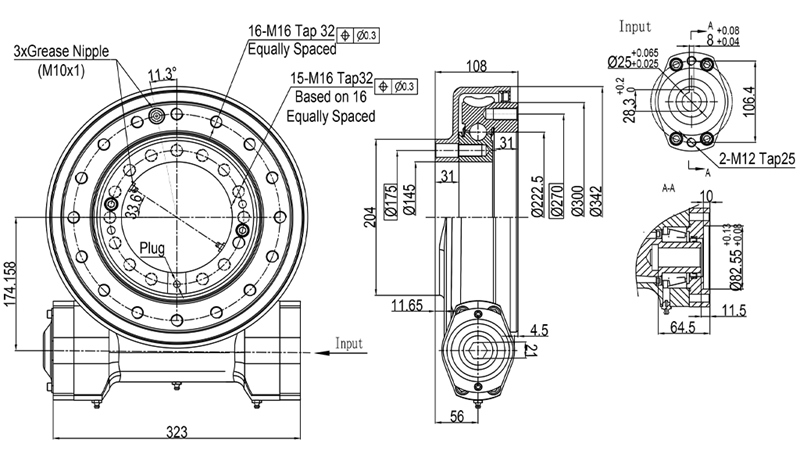

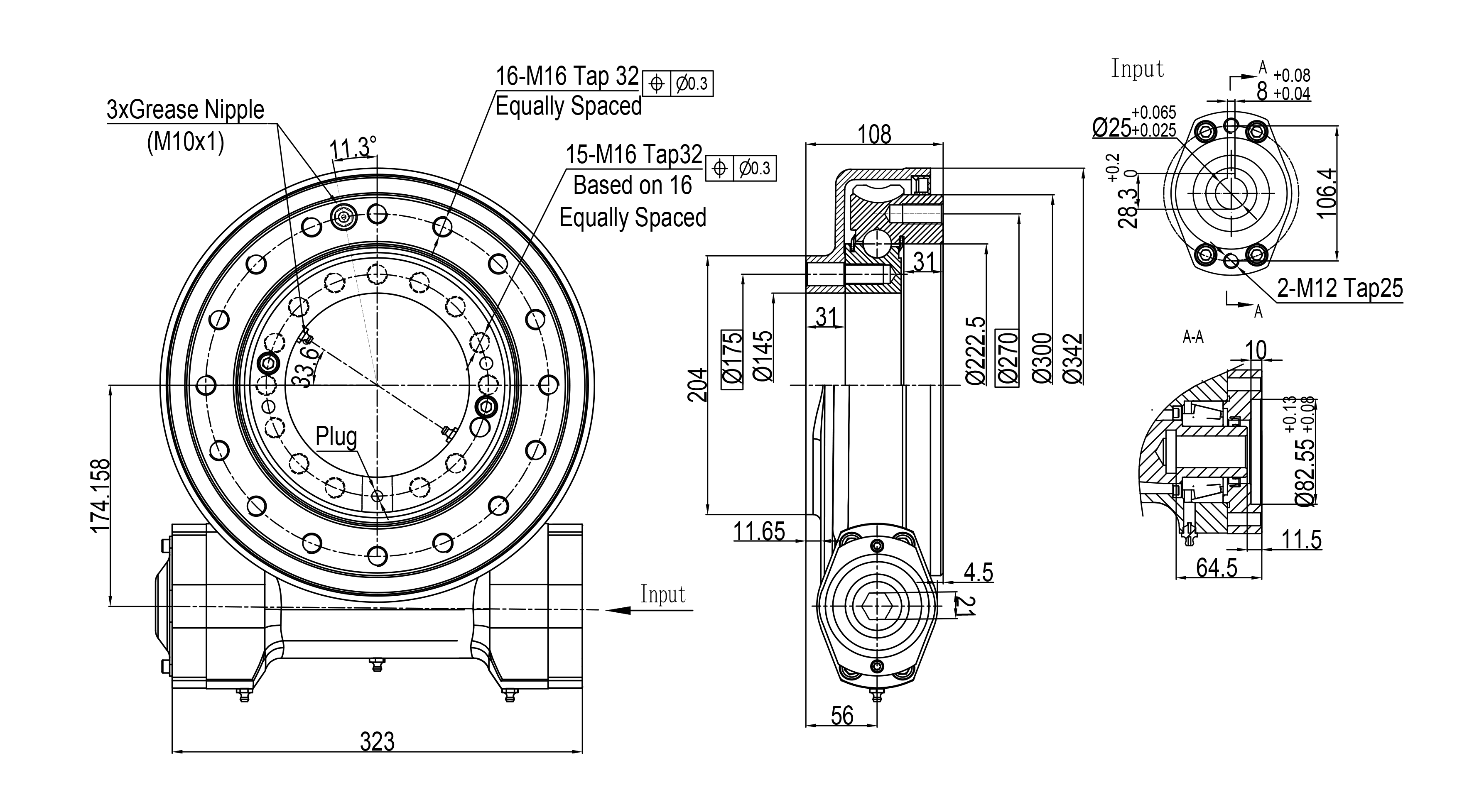

Rozmery WEA09 - ECO

Diagram medzného zaťaženia

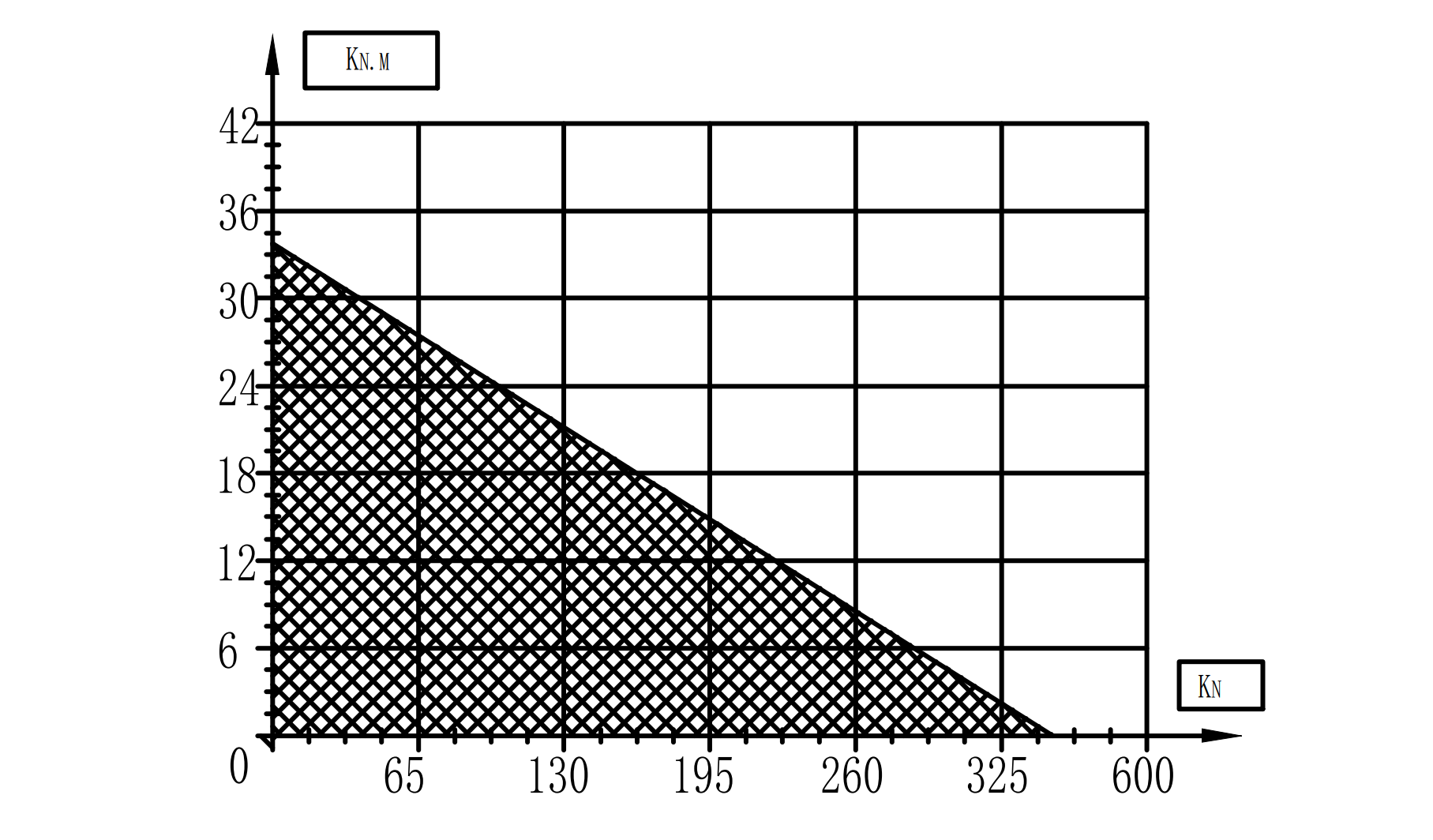

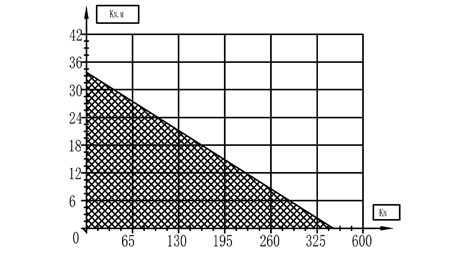

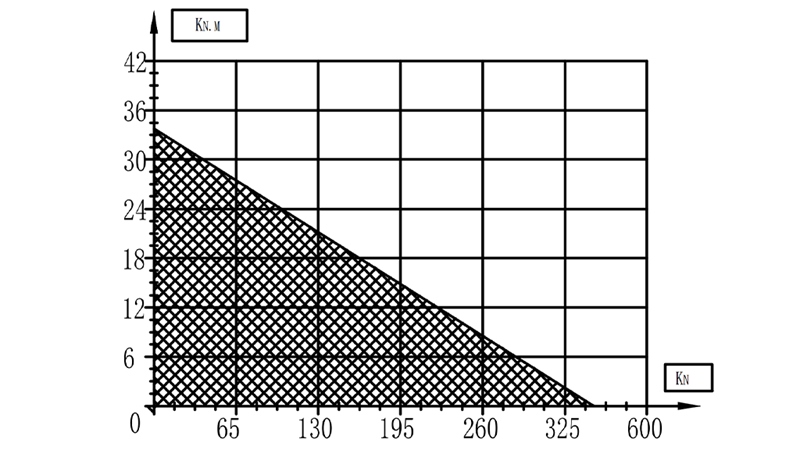

Diagram znázorňuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre závitovkový otočný pohon WEA9. So zvyšujúcim sa axiálnym zaťažením sa prípustný klopný moment znižuje. Pre správny výber a bezpečnú prevádzku otočného pohonu je potrebné dodržať limity zaťaženia stanovené výrobcom.

Vodorovná os: Axiálne zaťaženie v kN.

Zvislá os: Klopný moment v kNm.

Vyšrafovaná oblasť: Prípustné kombinácie zaťažení podľa diagramu výrobcu.

Limitná krivka: Maximálne prípustné kombinované zaťaženie, ktoré nesmie byť prekročené.
