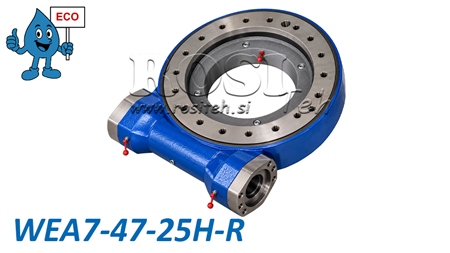

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE WEA7 - 3,5 kNm - PREVODOVÝ POMER 47:1 - ECO

Popis

Šnekové otočné pohony série WEA z nášho radu ECO predstavujú výkonné, robustné a cenovo výhodné riešenie na riadené otáčanie ťažkých konštrukcií a strojov. Spájajú šnekovú prevodovku a otočné ložisko do kompaktnej jednotky, čím umožňujú prenos vysokého krútiaceho momentu a zároveň zachytávanie axiálneho, radiálneho a klopného zaťaženia.

Séria WEA ECO ponúka výborný pomer ceny a výkonu a je vhodná pre poľnohospodárske, lesnícke, stavebné a priemyselné stroje, kde sa vyžaduje vysoký krútiaci moment pri otáčaní a presné polohovanie zaťaženia.

Ako funguje šnekový otočný pohon

Šnekový otočný pohon pracuje na princípe šnekového prevodu, v ktorom šnek poháňa ozubený otočný veniec. Táto konštrukcia poskytuje vysoký prevodový pomer, vysoký výstupný krútiaci moment a pomalé, plynulé a kontrolované otáčanie. Pohon je možné prevádzkovať pomocou vhodného hydromotora. Jeho konštrukcia umožňuje nepretržité otáčanie o 360°, zatiaľ čo integrované otočné ložisko zachytáva vysoké axiálne a radiálne sily, ako aj klopné momenty, vďaka čomu je pohon vhodný do náročných prevádzkových podmienok.

Hlavné výhody

• Rad ECO – cenovo dostupné riešenie s výborným pomerom ceny a výkonu.

• Vysoký výstupný krútiaci moment na otáčanie ťažkých konštrukcií a bremien.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania o 360°.

• Presné a riadené otáčanie s vysokým prevodovým pomerom.

• Vysoká axiálna a radiálna nosnosť.

• Vysoká odolnosť voči klopným momentom.

• Kvalitné materiály a tepelne spracované prevodové komponenty.

• Široký sortiment modelov pre rôzne zaťaženia a aplikácie.

Použitie

Šnekové otočné pohony série WEA ECO sa používajú v rôznych odvetviach, najmä v aplikáciách vyžadujúcich spoľahlivé otáčanie a polohovanie ťažkých komponentov a zostáv strojov.

• Lesnícka technika – lesnícke prívesy, žeriavy a otočné konštrukcie.

• Poľnohospodárska technika – otočné ramená, prídavné zariadenia a poľnohospodárske vybavenie.

• Stavebné stroje – žeriavy, zdvíhacie zariadenia a otočné plošiny.

• Priemyselné zariadenia – polohovacie zariadenia, otočné stoly a systémy manipulácie s materiálom.

• Dopravné a špeciálne vozidlá – otočné zostavy a zariadenia montované na vozidlách.

Materiály a konštrukcia

Šnekové otočné pohony série WEA ECO sú vyrábané z kvalitných ocelí, ktoré zabezpečujú mechanickú pevnosť, odolnosť proti opotrebovaniu a dlhú životnosť pri správnej údržbe.

Prevodové komponenty môžu byť vyrobené z ocelí tried 45, 50Mn, 42CrMo alebo 42CrMo4, zatiaľ čo šneky môžu byť vyrobené z ocele 42CrMo alebo 20CrMoTi. Vybrané komponenty sú tepelne spracované na zvýšenie tvrdosti a odolnosti proti opotrebovaniu.

Tvrdosť kalených povrchov obežných dráh je v rozsahu od 55 do 62 HRC, zatiaľ čo povrchová tvrdosť zostavy šnekového prevodu je v rozsahu od 58 do 62 HRC.

Šnekový otočný pohon je z výroby predmazaný.

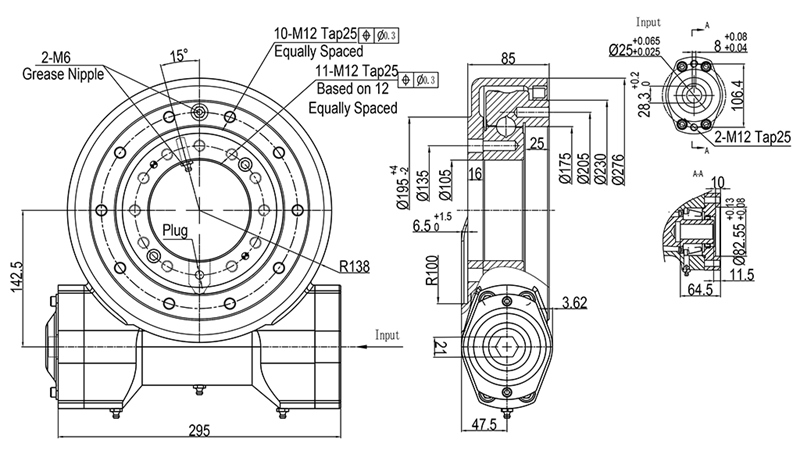

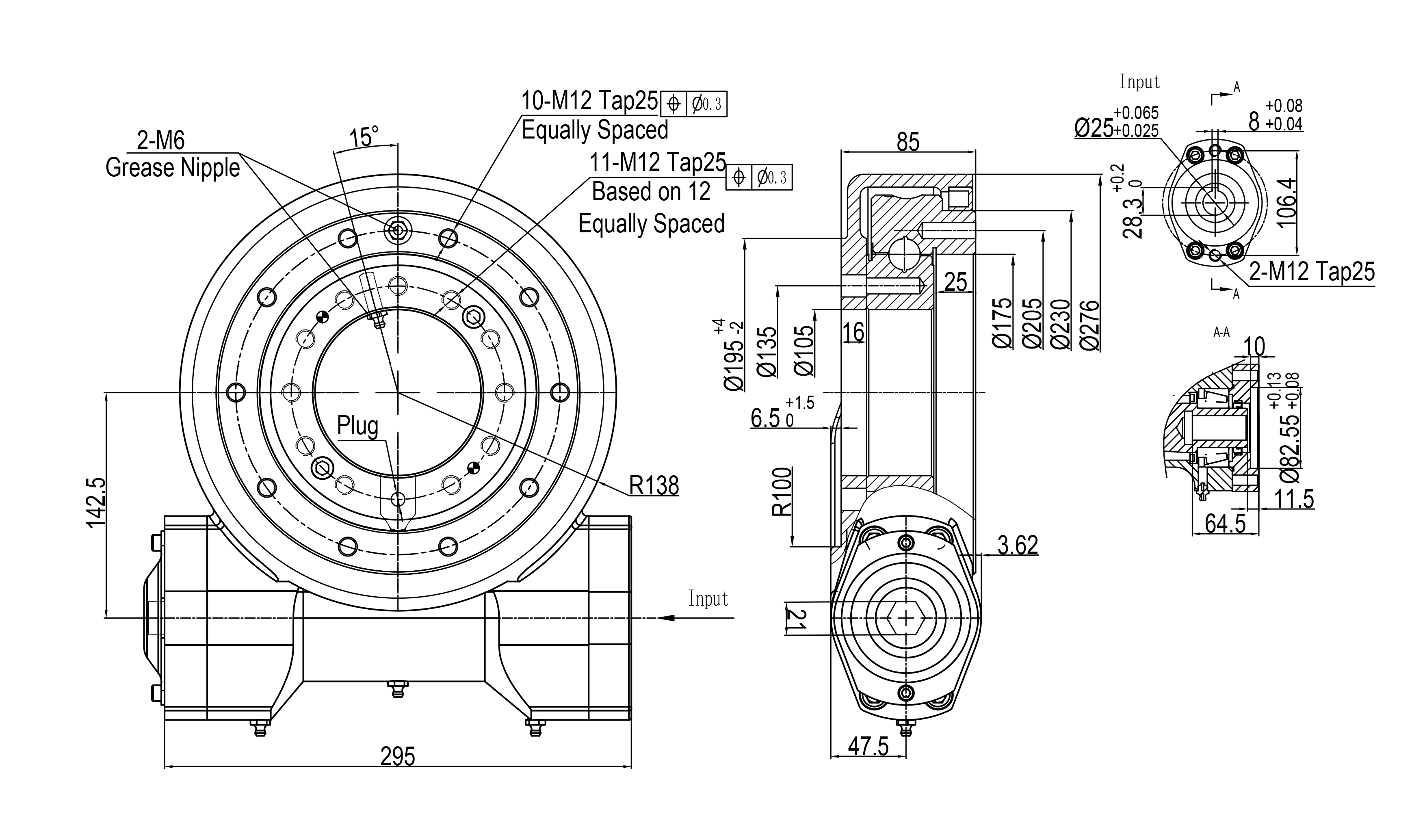

Rozmery WEA07 - ECO

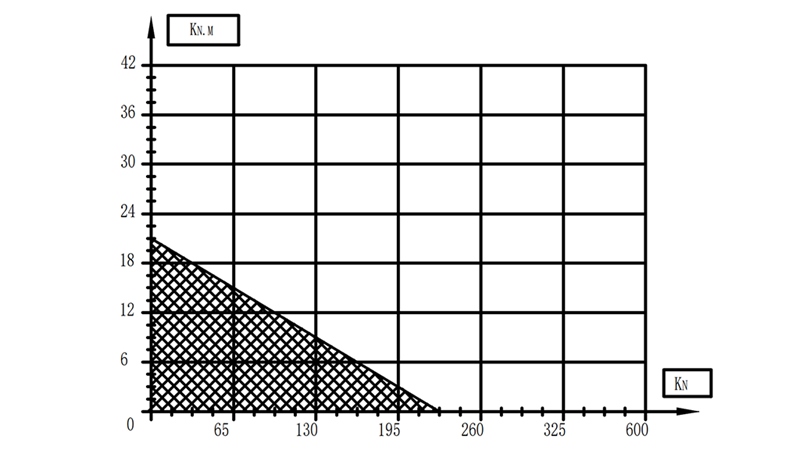

Diagram medzného zaťaženia

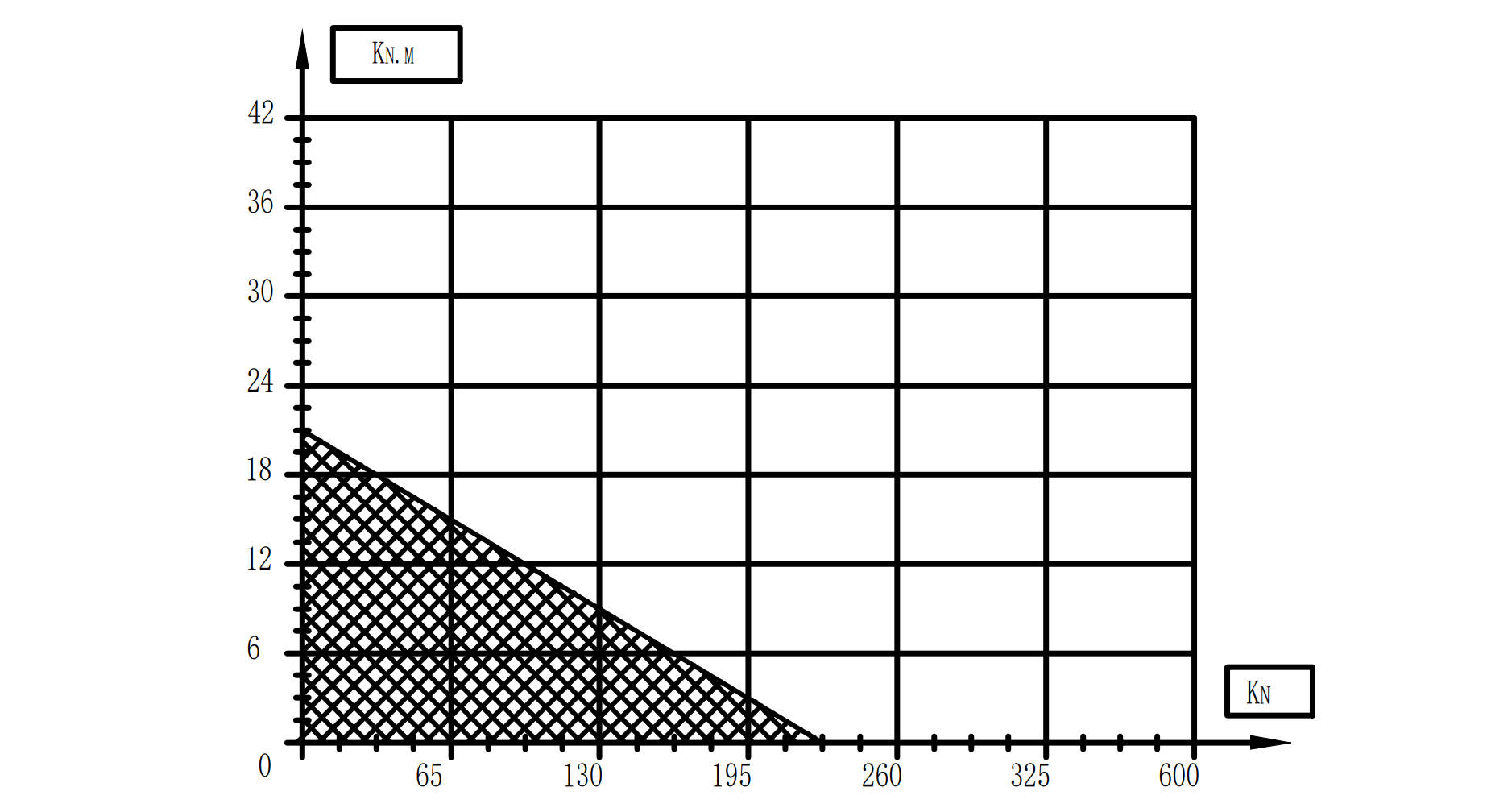

Diagram znázorňuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre šnekový otočný pohon WEA7. So zvyšujúcim sa axiálnym zaťažením klesá prípustný klopný moment. Pre správny výber a bezpečnú prevádzku otočného pohonu je potrebné dodržiavať limity zaťaženia stanovené výrobcom.

Vodorovná os: Axiálne zaťaženie v kN.

Zvislá os: Klopný moment v kNm.

Tieňovaná plocha: Prípustné kombinácie zaťažení podľa diagramu výrobcu.

Medzná krivka: Maximálne prípustné kombinované zaťaženie, ktoré nesmie byť prekročené.
