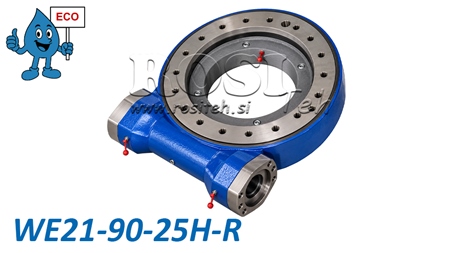

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE WEA21 - 28,7 kNm - PREVODOVÝ POMER 90:1 - ECO

Popis

Závitovkové otočné pohony série WEA z nášho radu ECO ponúkajú výkonné, robustné a cenovo výhodné riešenie pre riadené otáčanie ťažkých konštrukcií a strojov. Spájajú závitovkový reduktor a otočné ložisko v kompaktnej jednotke, čo umožňuje prenos vysokého krútiaceho momentu pri súčasnom zachytávaní axiálneho, radiálneho a klopného zaťaženia.

Séria WEA ECO ponúka vynikajúci pomer ceny a výkonu a je vhodná pre aplikácie v poľnohospodárskej, lesníckej, stavebnej a priemyselnej technike, kde sa vyžaduje vysoký krútiaci moment otáčania a presné polohovanie bremena.

Princíp činnosti závitovkového otočného pohonu

Závitovkový otočný pohon pracuje na princípe závitovkového prevodu, pri ktorom závitovka poháňa ozubený otočný veniec. Táto konštrukcia zabezpečuje vysoký redukčný prevodový pomer, vysoký výstupný krútiaci moment a pomalé, plynulé a riadené otáčanie. Pohon je možné ovládať pomocou vhodného hydromotora. Jeho konštrukcia umožňuje nepretržité otáčanie o 360°, pričom integrované otočné ložisko prenáša vysoké axiálne a radiálne sily, ako aj klopné momenty, vďaka čomu je pohon vhodný do náročných prevádzkových podmienok.

Hlavné výhody

• Rad ECO – cenovo dostupné riešenie s vynikajúcim pomerom ceny a výkonu.

• Vysoký výstupný krútiaci moment na otáčanie ťažkých konštrukcií a bremien.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania o 360°.

• Presné a riadené otáčanie s vysokým redukčným prevodovým pomerom.

• Vysoká axiálna a radiálna zaťažiteľnosť.

• Vysoká odolnosť voči klopným momentom.

• Vysokokvalitné materiály a tepelne spracované prevodové komponenty.

• Široký rozsah modelov pre rôzne zaťaženia a aplikácie.

Použitie

Závitovkové otočné pohony série WEA ECO sa používajú v rôznych odvetviach, najmä v aplikáciách vyžadujúcich spoľahlivé otáčanie a polohovanie ťažkých strojových komponentov a zostáv.

• Lesnícka technika – lesnícke prívesy, žeriavy a otočné konštrukcie.

• Poľnohospodárska technika – otočné ramená, prídavné zariadenia a poľnohospodárske vybavenie.

• Stavebná technika – žeriavy, zdvíhacie zariadenia a otočné plošiny.

• Priemyselné zariadenia – polohovacie zariadenia, otočné stoly a systémy manipulácie s materiálom.

• Dopravné a špeciálne vozidlá – otočné zostavy a zariadenia montované na vozidlách.

Materiály a konštrukcia

Závitovkové otočné pohony série WEA ECO sú vyrobené z vysokokvalitných ocelí, ktoré zabezpečujú mechanickú pevnosť, odolnosť proti opotrebovaniu a dlhú životnosť pri správnej údržbe.

Prevodové komponenty môžu byť vyrobené z ocelí tried 45, 50Mn, 42CrMo alebo 42CrMo4, zatiaľ čo závitovky môžu byť vyrobené z ocele 42CrMo alebo 20CrMoTi. Vybrané komponenty sú tepelne spracované na zvýšenie tvrdosti a odolnosti proti opotrebovaniu.

Tvrdosť kalených povrchov obežných dráh je v rozsahu od 55 do 62 HRC, zatiaľ čo povrchová tvrdosť zostavy závitovkového prevodu je v rozsahu od 58 do 62 HRC.

Závitovkový otočný pohon je z výroby predmazaný.

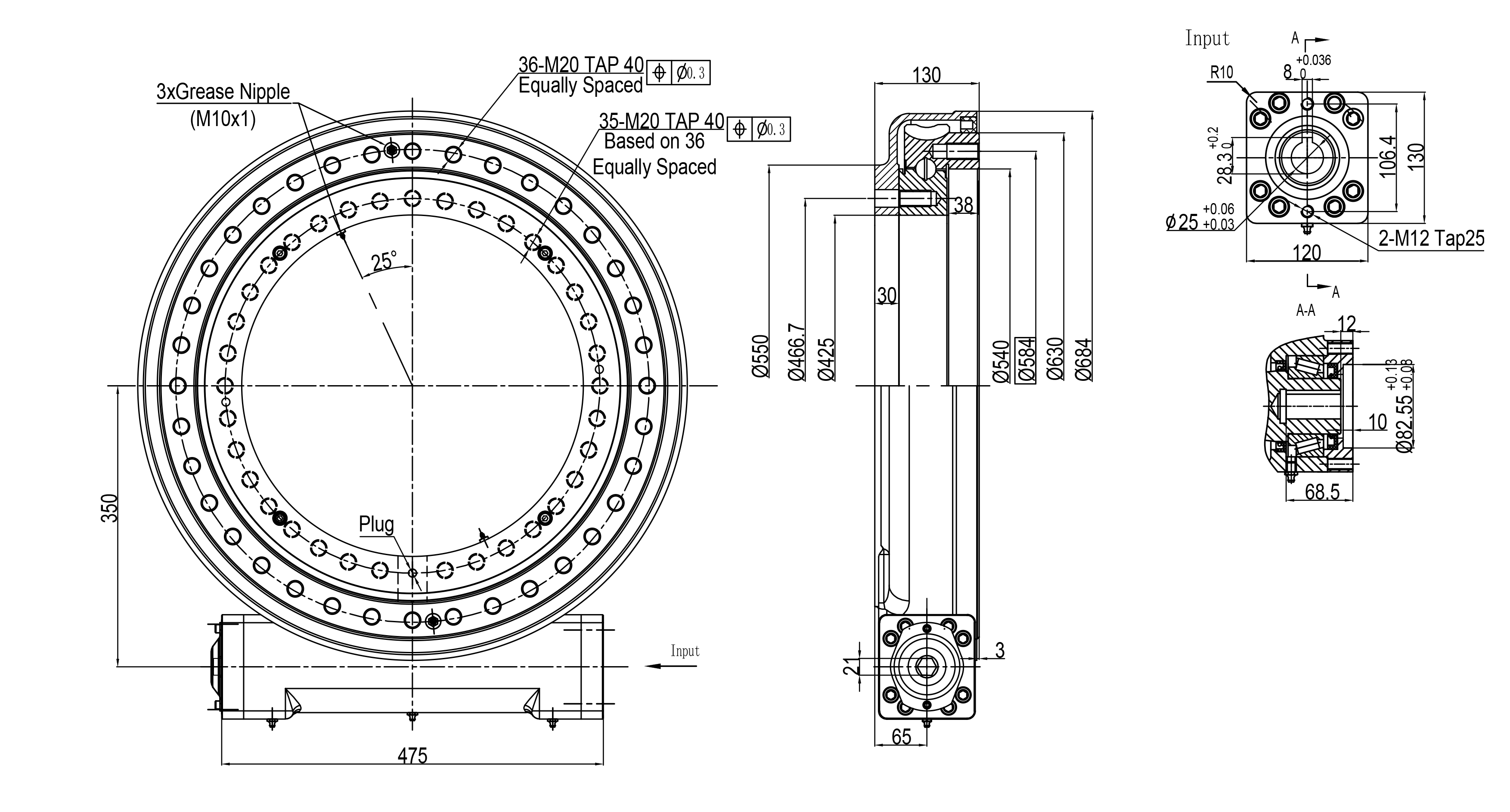

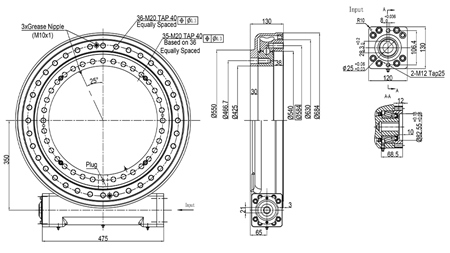

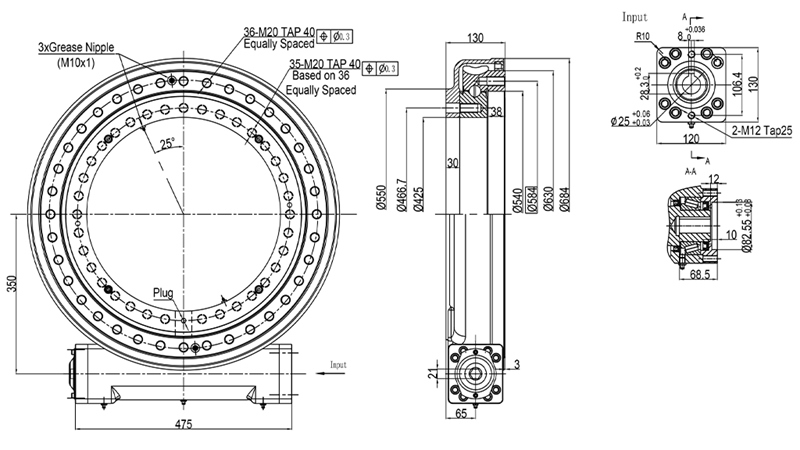

Rozmery WEA21 - ECO

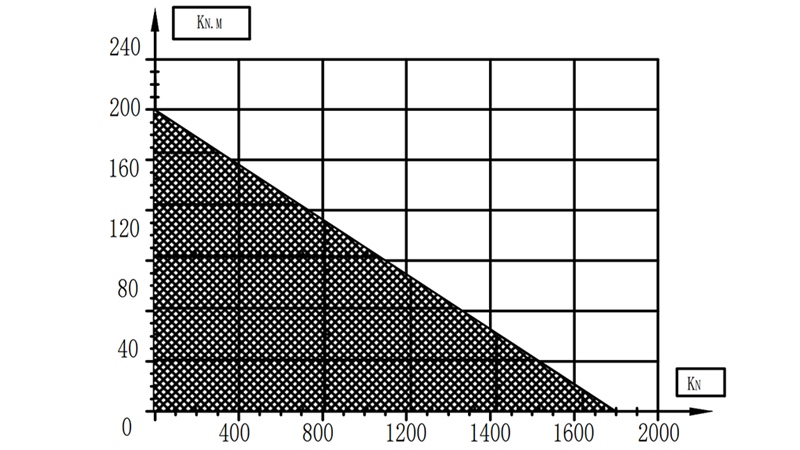

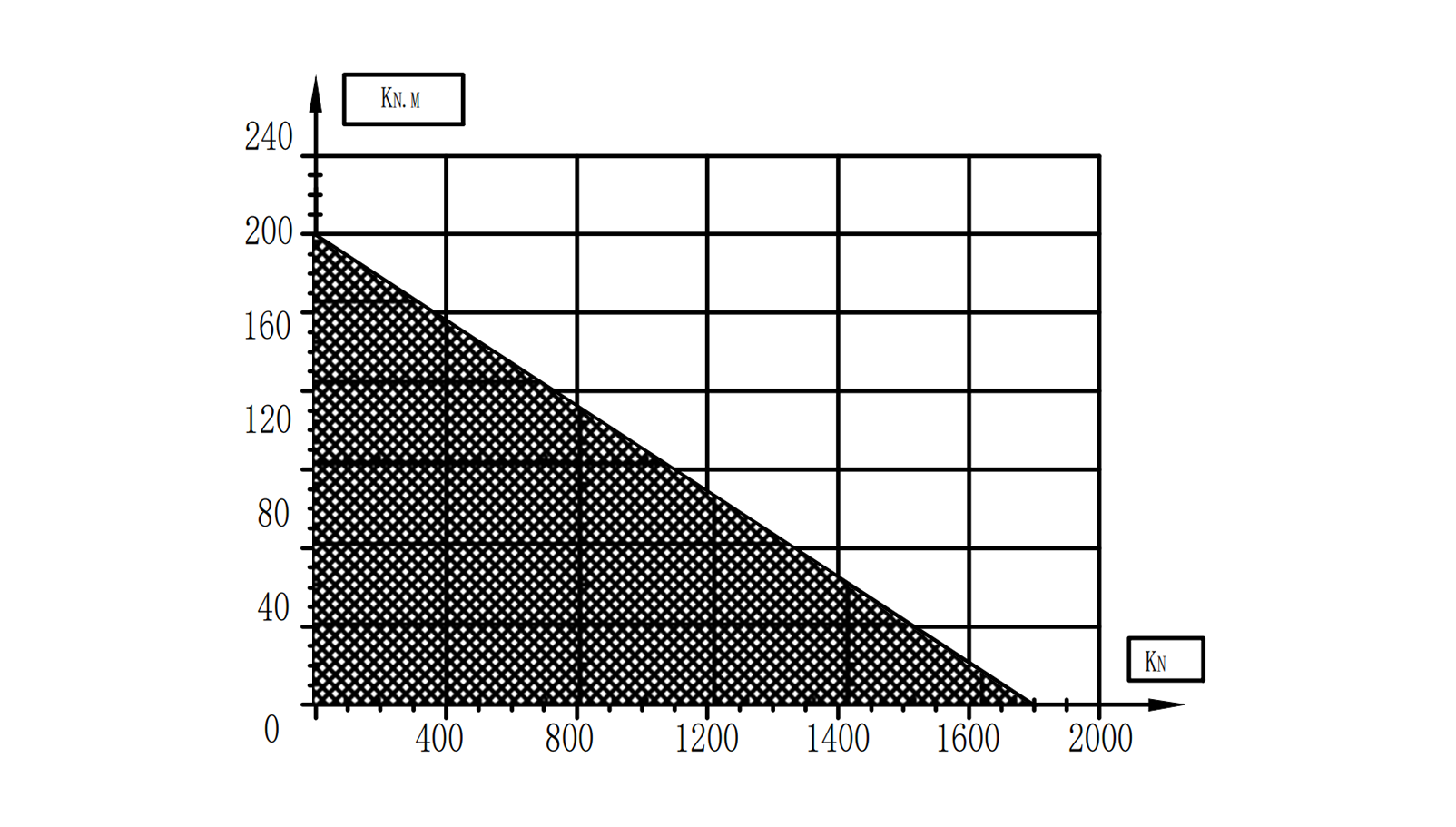

Diagram medzného zaťaženia

Diagram zobrazuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre závitovkový otočný pohon WEA21. S rastúcim axiálnym zaťažením klesá prípustný klopný moment. Pre správny výber a bezpečnú prevádzku dodržiavajte limity zaťaženia stanovené výrobcom.

Vodorovná os: Axiálne zaťaženie v kN.

Zvislá os: Klopný moment v kNm.

Vytieňovaná oblasť: Prípustné kombinácie zaťažení podľa diagramu výrobcu.

Medzná krivka: Maximálne prípustné kombinované zaťaženie, ktoré nesmie byť prekročené.
