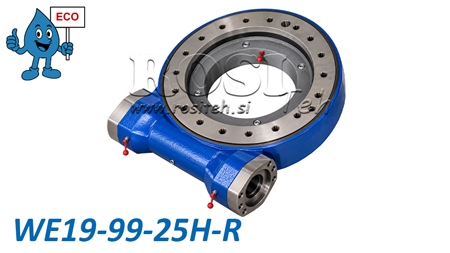

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE WEA19 - 19,1 kNm - PREVODOVÝ POMER 99:1 - ECO

Popis

Šnekové otočné pohony série WEA z nášho radu ECO ponúkajú výkonné, robustné a cenovo efektívne riešenie pre riadené otáčanie ťažkých konštrukcií a strojov. Spájajú šnekovú prevodovku a otočné ložisko do kompaktnej jednotky, čo umožňuje prenos vysokého krútiaceho momentu pri súčasnom zachytávaní axiálneho, radiálneho a klopného zaťaženia.

Séria WEA ECO ponúka vynikajúci pomer ceny a výkonu a je vhodná pre aplikácie v poľnohospodárskych, lesníckych, stavebných a priemyselných strojoch, kde sa vyžaduje vysoký krútiaci moment pri otáčaní a presné polohovanie zaťaženia.

Princíp činnosti šnekového otočného pohonu

Šnekový otočný pohon pracuje na princípe šnekového prevodu, pri ktorom šnek poháňa ozubený otočný veniec. Táto konštrukcia poskytuje vysoký redukčný prevodový pomer, vysoký výstupný krútiaci moment a pomalé, plynulé a riadené otáčanie. Pohon je možné prevádzkovať pomocou vhodného hydromotora. Jeho konštrukcia umožňuje nepretržité otáčanie o 360°, zatiaľ čo integrované otočné ložisko zachytáva vysoké axiálne a radiálne sily, ako aj klopné momenty, vďaka čomu je pohon vhodný do náročných prevádzkových podmienok.

Hlavné výhody

• Rad ECO – cenovo dostupné riešenie s vynikajúcim pomerom ceny a výkonu.

• Vysoký výstupný krútiaci moment na otáčanie ťažkých konštrukcií a bremien.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania o 360°.

• Presné a riadené otáčanie s vysokým redukčným prevodovým pomerom.

• Vysoká axiálna a radiálna únosnosť.

• Vysoká odolnosť voči klopným momentom.

• Vysokokvalitné materiály a tepelne spracované prevodové komponenty.

• Široký rozsah modelov pre rôzne zaťaženia a aplikácie.

Použitie

Šnekové otočné pohony série WEA ECO sa používajú v rôznych odvetviach, najmä v aplikáciách vyžadujúcich spoľahlivé otáčanie a polohovanie ťažkých komponentov a zostáv strojov.

• Lesnícke stroje – lesnícke prívesy, žeriavy a otočné konštrukcie.

• Poľnohospodárske stroje – otočné ramená, prídavné zariadenia a poľnohospodárske vybavenie.

• Stavebné stroje – žeriavy, zdvíhacie zariadenia a otočné plošiny.

• Priemyselné zariadenia – polohovacie zariadenia, otočné stoly a systémy manipulácie s materiálom.

• Dopravné a špeciálne vozidlá – otočné zostavy a zariadenia montované na vozidlá.

Materiály a konštrukcia

Šnekové otočné pohony série WEA ECO sa vyrábajú z vysokokvalitných ocelí, ktoré zabezpečujú mechanickú pevnosť, odolnosť proti opotrebeniu a dlhú životnosť pri správnej údržbe.

Prevodové komponenty môžu byť vyrobené z ocelí tried 45, 50Mn, 42CrMo alebo 42CrMo4, zatiaľ čo šneky môžu byť vyrobené z ocele 42CrMo alebo 20CrMoTi. Vybrané komponenty sú tepelne spracované na zvýšenie tvrdosti a odolnosti proti opotrebeniu.

Tvrdosť kalených povrchov obežných dráh sa pohybuje od 55 do 62 HRC, zatiaľ čo povrchová tvrdosť zostavy šnekového prevodu sa pohybuje od 58 do 62 HRC.

Šnekový otočný pohon je predmazaný z výroby.

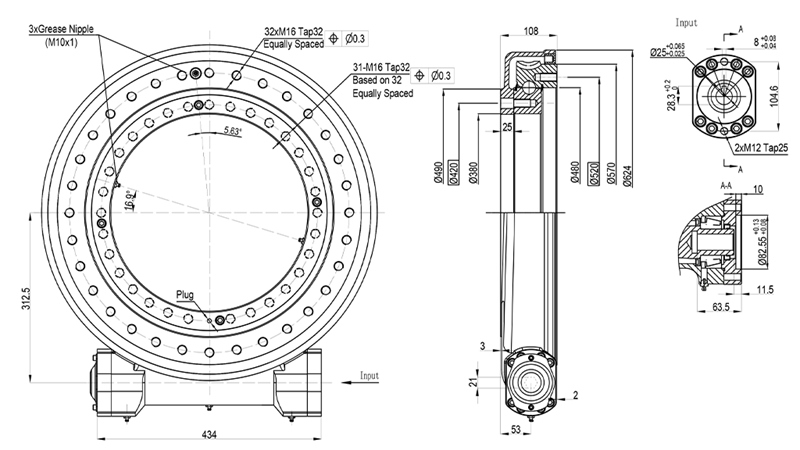

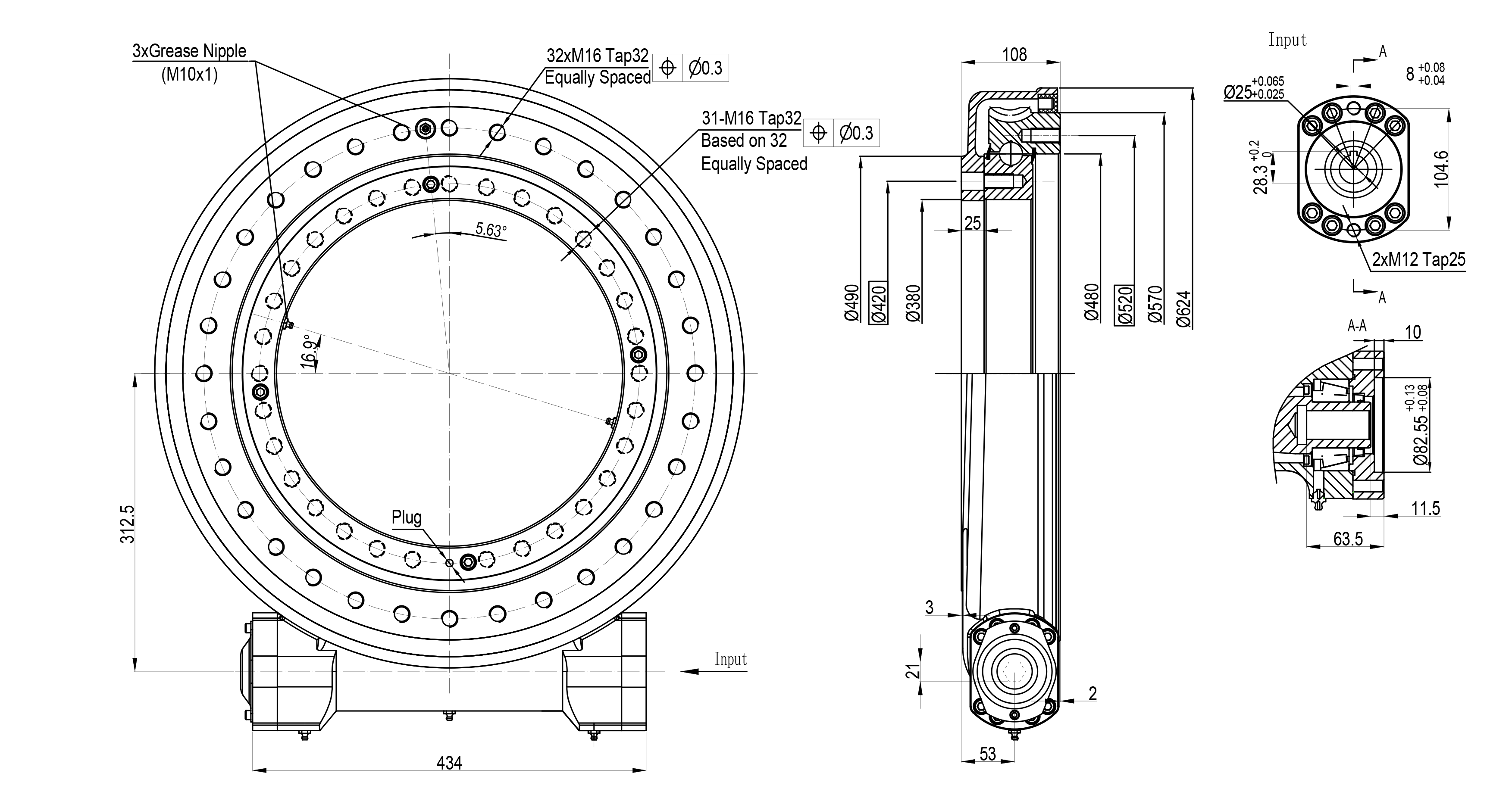

Rozmery WEA19 - ECO

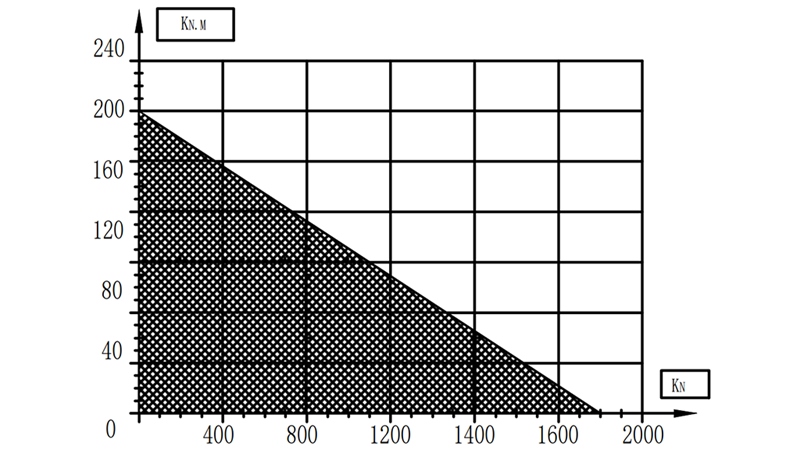

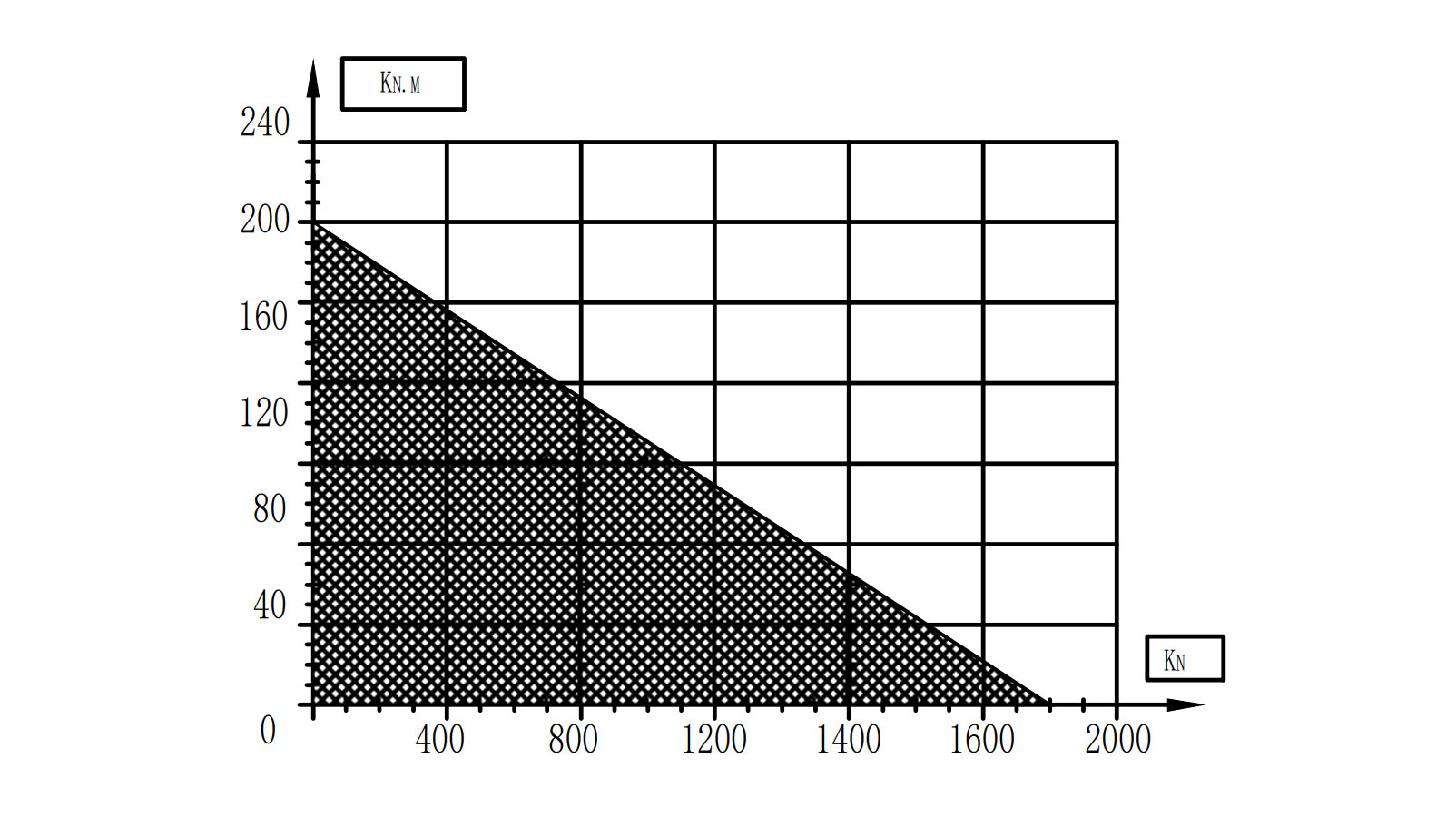

Diagram medzného zaťaženia

Diagram zobrazuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre šnekový otočný pohon WEA19. So zvyšujúcim sa axiálnym zaťažením klesá prípustný klopný moment. Pre správny výber a bezpečnú prevádzku otočného pohonu je potrebné dodržiavať medzné hodnoty zaťaženia stanovené výrobcom.

Vodorovná os: Axiálne zaťaženie v kN.

Zvislá os: Klopný moment v kNm.

Tieňovaná oblasť: Prípustné kombinácie zaťažení podľa diagramu výrobcu.

Medzná krivka: Maximálne prípustné kombinované zaťaženie, ktoré nesmie byť prekročené.
