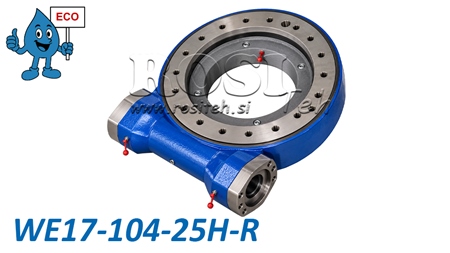

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE WEA17 - 13,2 kNm - PREVODOVÝ POMER 104:1 - ECO

Popis

Závitovkové otočné pohony série WEA z nášho radu ECO ponúkajú výkonné, robustné a cenovo výhodné riešenie na riadené otáčanie ťažkých konštrukcií a strojov. Spájajú závitovkovú prevodovku a otočné ložisko do kompaktnej jednotky, čo umožňuje prenos vysokého krútiaceho momentu pri súčasnom zachytávaní axiálneho, radiálneho a klopného zaťaženia.

Séria WEA ECO ponúka vynikajúci pomer ceny a výkonu a je vhodná pre aplikácie v poľnohospodárskych, lesníckych, stavebných a priemyselných strojoch, kde sa vyžaduje vysoký krútiaci moment pri otáčaní a presné polohovanie zaťaženia.

Princíp činnosti závitovkového otočného pohonu

Závitovkový otočný pohon pracuje na princípe závitovkového prevodu, pri ktorom závitovka poháňa ozubený otočný veniec. Táto konštrukcia zabezpečuje vysoký prevodový pomer, vysoký výstupný krútiaci moment a pomalé, plynulé a kontrolované otáčanie. Pohon je možné prevádzkovať pomocou vhodného hydromotora. Jeho konštrukcia umožňuje nepretržité otáčanie v rozsahu 360°, pričom integrované otočné ložisko zachytáva vysoké axiálne a radiálne sily, ako aj klopné momenty, vďaka čomu je pohon vhodný do náročných prevádzkových podmienok.

Hlavné výhody

• Rad ECO – cenovo dostupné riešenie s vynikajúcim pomerom ceny a výkonu.

• Vysoký výstupný krútiaci moment na otáčanie ťažkých konštrukcií a bremien.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania v rozsahu 360°.

• Presné a riadené otáčanie s vysokým prevodovým pomerom.

• Vysoká axiálna a radiálna únosnosť.

• Vysoká odolnosť voči klopným momentom.

• Vysokokvalitné materiály a tepelne spracované ozubené komponenty.

• Široký sortiment modelov pre rôzne zaťaženia a aplikácie.

Použitie

Závitovkové otočné pohony série WEA ECO sa používajú v rôznych odvetviach, najmä v aplikáciách vyžadujúcich spoľahlivé otáčanie a polohovanie ťažkých komponentov a zostáv strojov.

• Lesnícke stroje – lesnícke prívesy, žeriavy a otočné konštrukcie.

• Poľnohospodárske stroje – otočné ramená, prídavné zariadenia a poľnohospodárske vybavenie.

• Stavebné stroje – žeriavy, zdvíhacie zariadenia a otočné plošiny.

• Priemyselné zariadenia – polohovacie zariadenia, otočné stoly a systémy manipulácie s materiálom.

• Dopravné a špeciálne vozidlá – otočné zostavy a zariadenia montované na vozidlá.

Materiály a konštrukcia

Závitovkové otočné pohony série WEA ECO sú vyrábané z vysokokvalitných ocelí, ktoré zabezpečujú mechanickú pevnosť, odolnosť proti opotrebovaniu a dlhú životnosť pri správnej údržbe.

Ozubené komponenty môžu byť vyrobené z ocelí tried 45, 50Mn, 42CrMo alebo 42CrMo4, zatiaľ čo závitovky môžu byť vyrobené z ocele 42CrMo alebo 20CrMoTi. Vybrané komponenty sú tepelne spracované na zvýšenie tvrdosti a odolnosti proti opotrebovaniu.

Tvrdosť kalených povrchov obežných dráh sa pohybuje od 55 do 62 HRC, zatiaľ čo povrchová tvrdosť zostavy závitovkového prevodu sa pohybuje od 58 do 62 HRC.

Závitovkový otočný pohon je z výroby predmazaný.

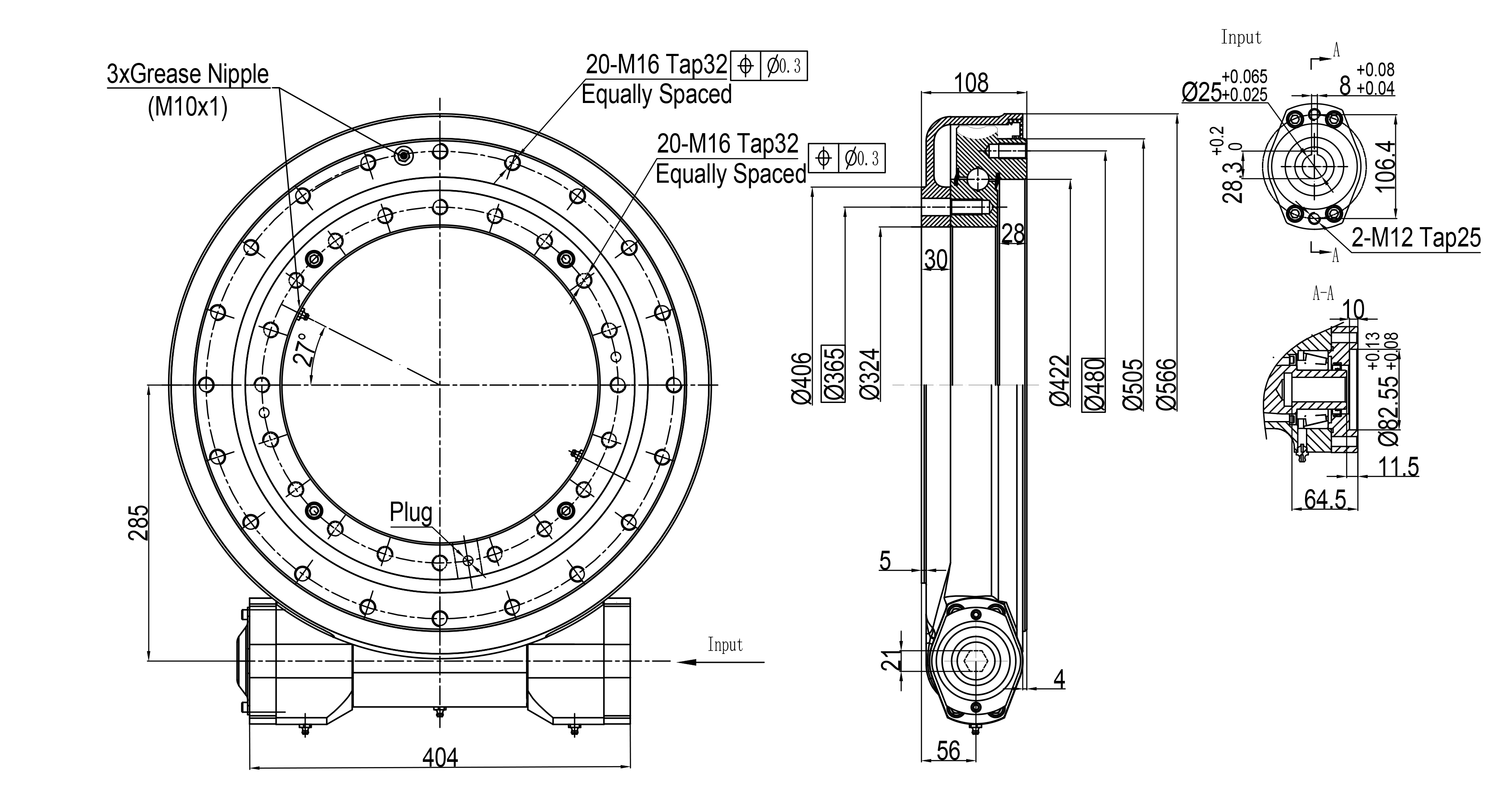

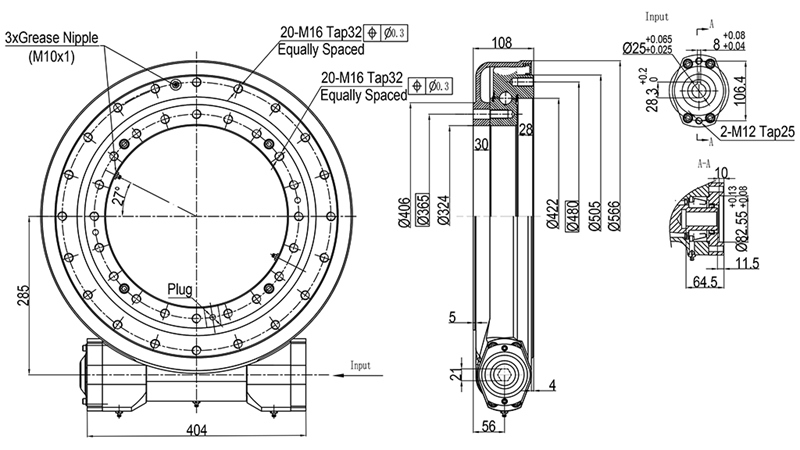

Rozmery WEA17 - ECO

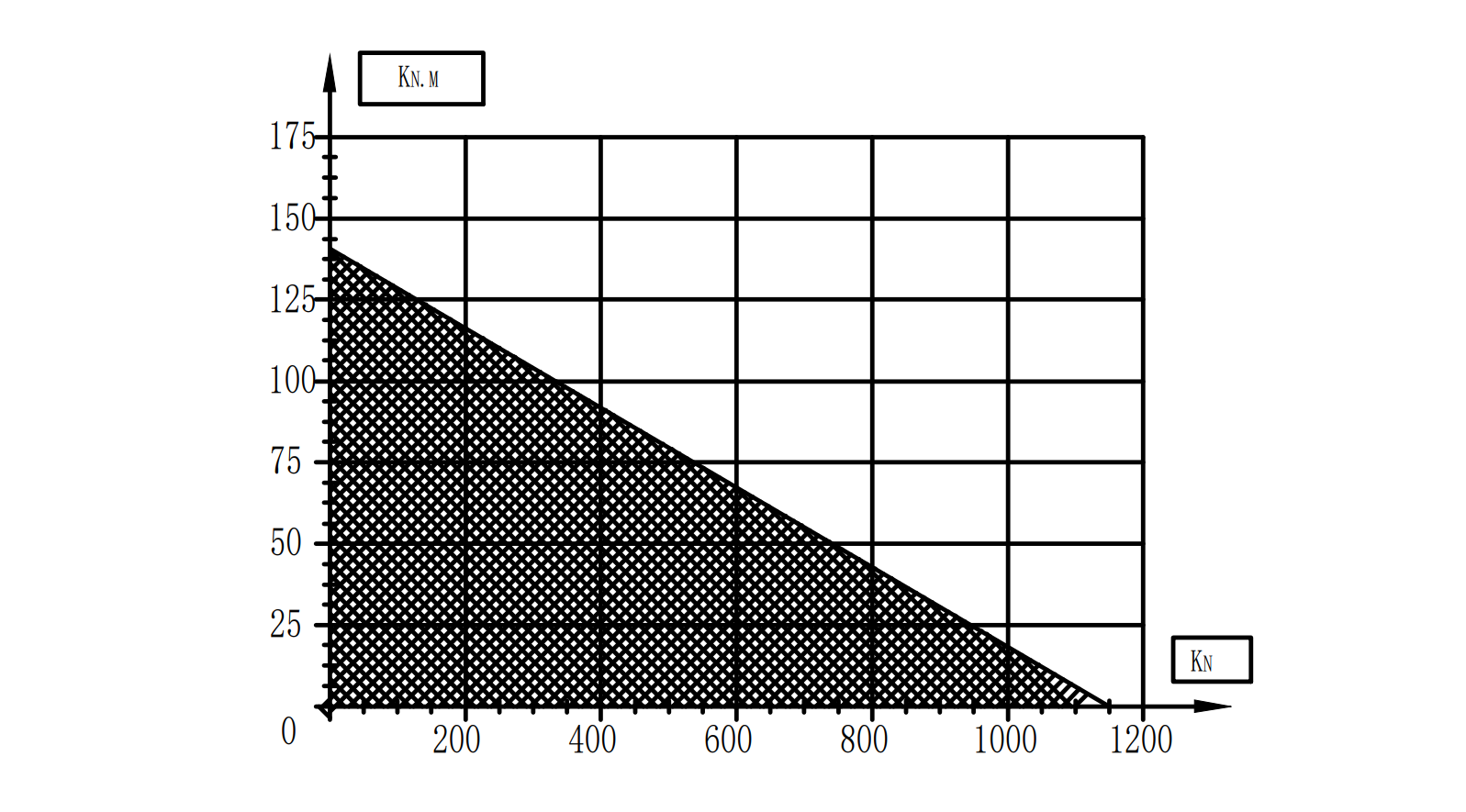

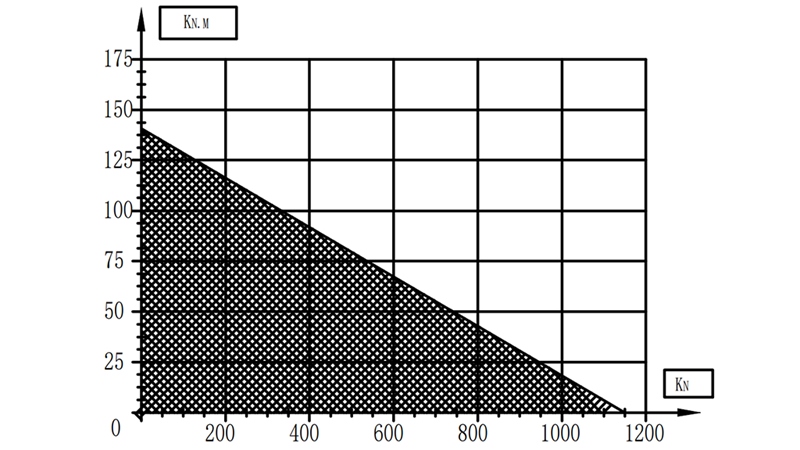

Diagram medzného zaťaženia

Diagram znázorňuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre závitovkový otočný pohon WEA17. So zvyšujúcim sa axiálnym zaťažením sa prípustný klopný moment znižuje. Pre správny výber a bezpečnú prevádzku otočného pohonu je potrebné dodržiavať medzné hodnoty zaťaženia stanovené výrobcom.

Vodorovná os: Axiálne zaťaženie v kN.

Zvislá os: Klopný moment v kNm.

Vyšrafovaná plocha: Prípustné kombinácie zaťažení podľa diagramu výrobcu.

Medzná krivka: Maximálne prípustné kombinované zaťaženie, ktoré nesmie byť prekročené.
