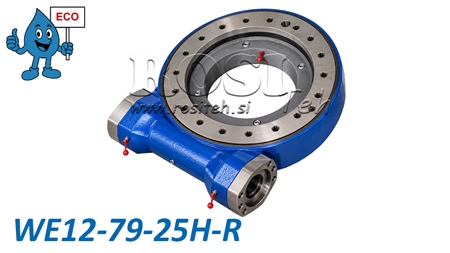

ZÁVITOVKOVÝ OTOČNÝ POHON SÉRIE WEA12 - 9,36 kNm - PREVODOVÝ POMER 79:1 - ECO

Popis

Šnekové otočné pohony série WEA z nášho radu ECO ponúkajú výkonné, robustné a cenovo výhodné riešenie pre riadené otáčanie ťažkých konštrukcií a strojov. Spájajú šnekový reduktor a otočné ložisko do kompaktnej jednotky, čím umožňujú prenos vysokého krútiaceho momentu pri súčasnom zachytávaní axiálneho, radiálneho a klopného zaťaženia.

Séria WEA ECO ponúka vynikajúci pomer ceny a výkonu a je vhodná pre použitie v poľnohospodárskych, lesníckych, stavebných a priemyselných strojoch, kde sa vyžaduje vysoký krútiaci moment pri otáčaní a presné polohovanie zaťaženia.

Princíp činnosti šnekového otočného pohonu

Šnekový otočný pohon pracuje na princípe šnekového prevodu, pri ktorom šnek poháňa ozubený otočný veniec. Toto konštrukčné riešenie zabezpečuje vysoký redukčný prevodový pomer, vysoký výstupný krútiaci moment a pomalé, plynulé a riadené otáčanie. Pohon je možné ovládať pomocou vhodného hydromotora. Jeho konštrukcia umožňuje nepretržité otáčanie v rozsahu 360°, pričom integrované otočné ložisko zachytáva vysoké axiálne a radiálne sily, ako aj klopné momenty, vďaka čomu je pohon vhodný do náročných prevádzkových podmienok.

Hlavné výhody

• Rad ECO – cenovo dostupné riešenie s vynikajúcim pomerom ceny a výkonu.

• Vysoký výstupný krútiaci moment na otáčanie ťažkých konštrukcií a bremien.

• Kompaktná a robustná konštrukcia s integrovaným otočným ložiskom.

• Možnosť nepretržitého otáčania v rozsahu 360°.

• Presné a riadené otáčanie s vysokým redukčným prevodovým pomerom.

• Vysoká axiálna a radiálna únosnosť.

• Vysoká odolnosť voči klopným momentom.

• Vysokokvalitné materiály a tepelne spracované ozubené komponenty.

• Široký sortiment modelov pre rôzne zaťaženia a aplikácie.

Použitie

Šnekové otočné pohony série WEA ECO sa používajú v rôznych odvetviach, najmä v aplikáciách vyžadujúcich spoľahlivé otáčanie a polohovanie ťažkých strojových komponentov a zostáv.

• Lesnícke stroje – lesnícke prívesy, žeriavy a otočné konštrukcie.

• Poľnohospodárske stroje – otočné ramená, prídavné zariadenia a poľnohospodárska technika.

• Stavebné stroje – žeriavy, zdvíhacie zariadenia a otočné plošiny.

• Priemyselné zariadenia – polohovacie zariadenia, otočné stoly a systémy na manipuláciu s materiálom.

• Dopravné a špeciálne vozidlá – otočné zostavy a nadstavbové zariadenia vozidiel.

Materiály a konštrukcia

Šnekové otočné pohony série WEA ECO sú vyrobené z vysokokvalitných ocelí, ktoré zabezpečujú mechanickú pevnosť, odolnosť proti opotrebovaniu a dlhú životnosť pri správnej údržbe.

Ozubené komponenty môžu byť vyrobené z ocelí tried 45, 50Mn, 42CrMo alebo 42CrMo4, zatiaľ čo šneky môžu byť vyrobené z ocele 42CrMo alebo 20CrMoTi. Vybrané komponenty sú tepelne spracované na zvýšenie tvrdosti a odolnosti proti opotrebovaniu.

Tvrdosť kalených povrchov obežných dráh je v rozsahu od 55 do 62 HRC, zatiaľ čo povrchová tvrdosť zostavy šnekového prevodu je v rozsahu od 58 do 62 HRC.

Šnekový otočný pohon je z výroby predmazaný.

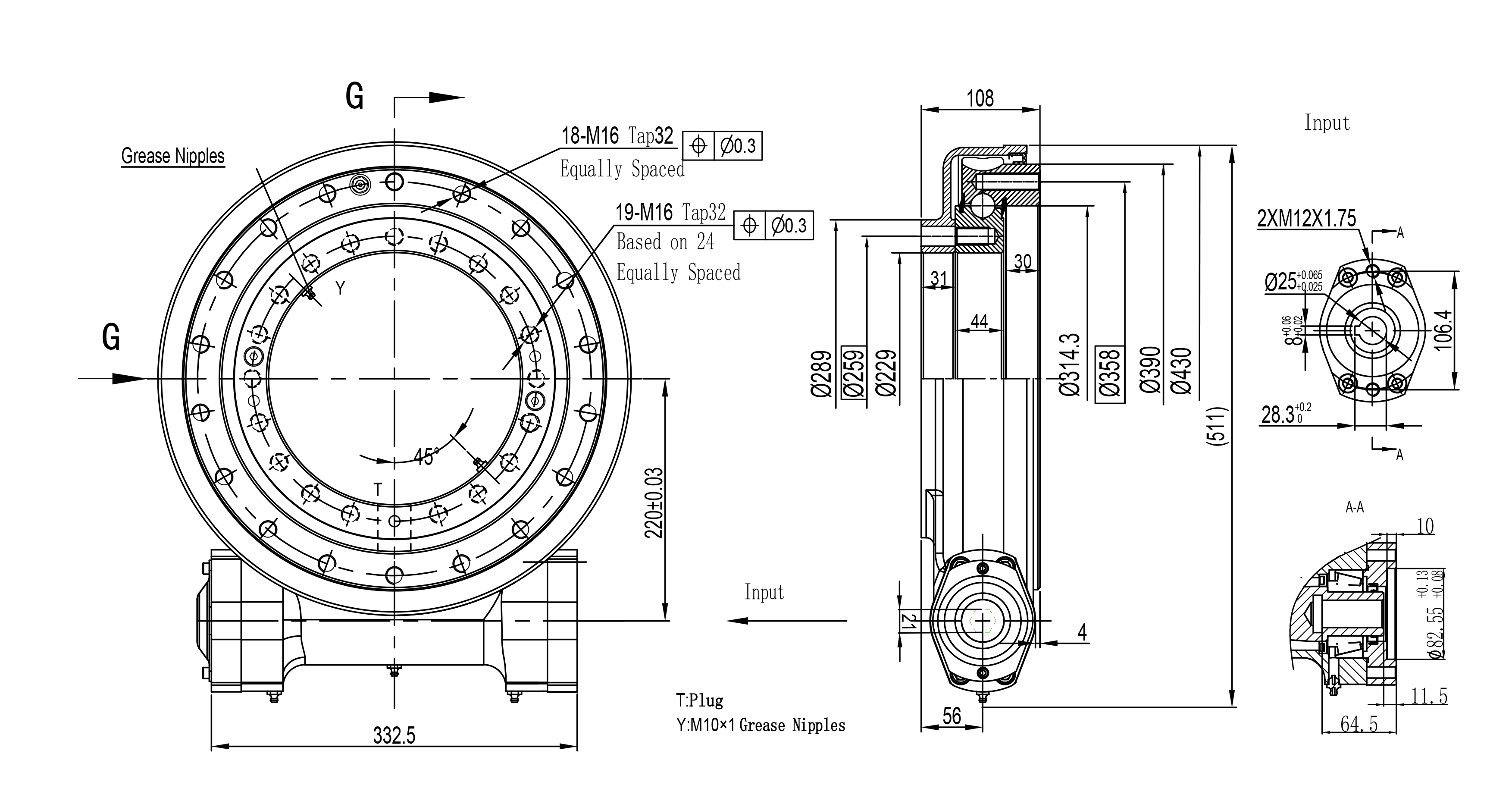

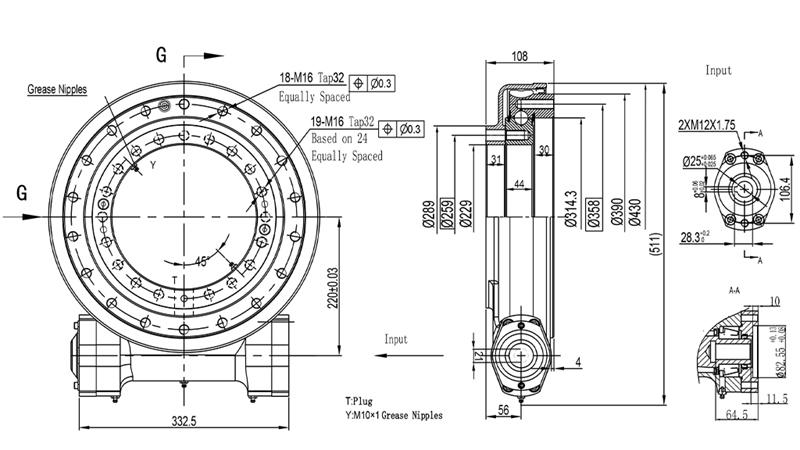

Rozmery WEA12 - ECO

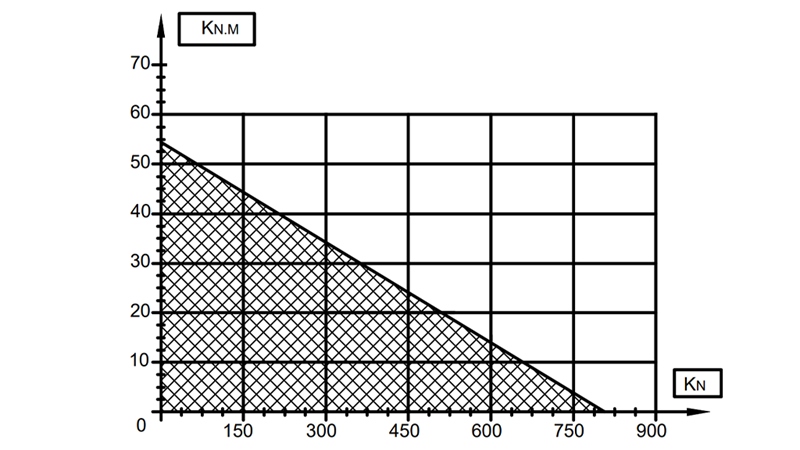

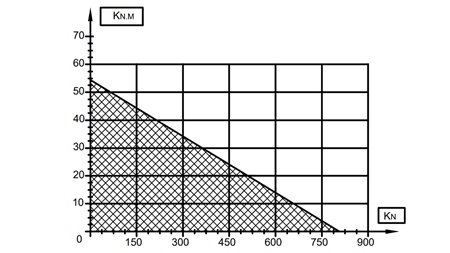

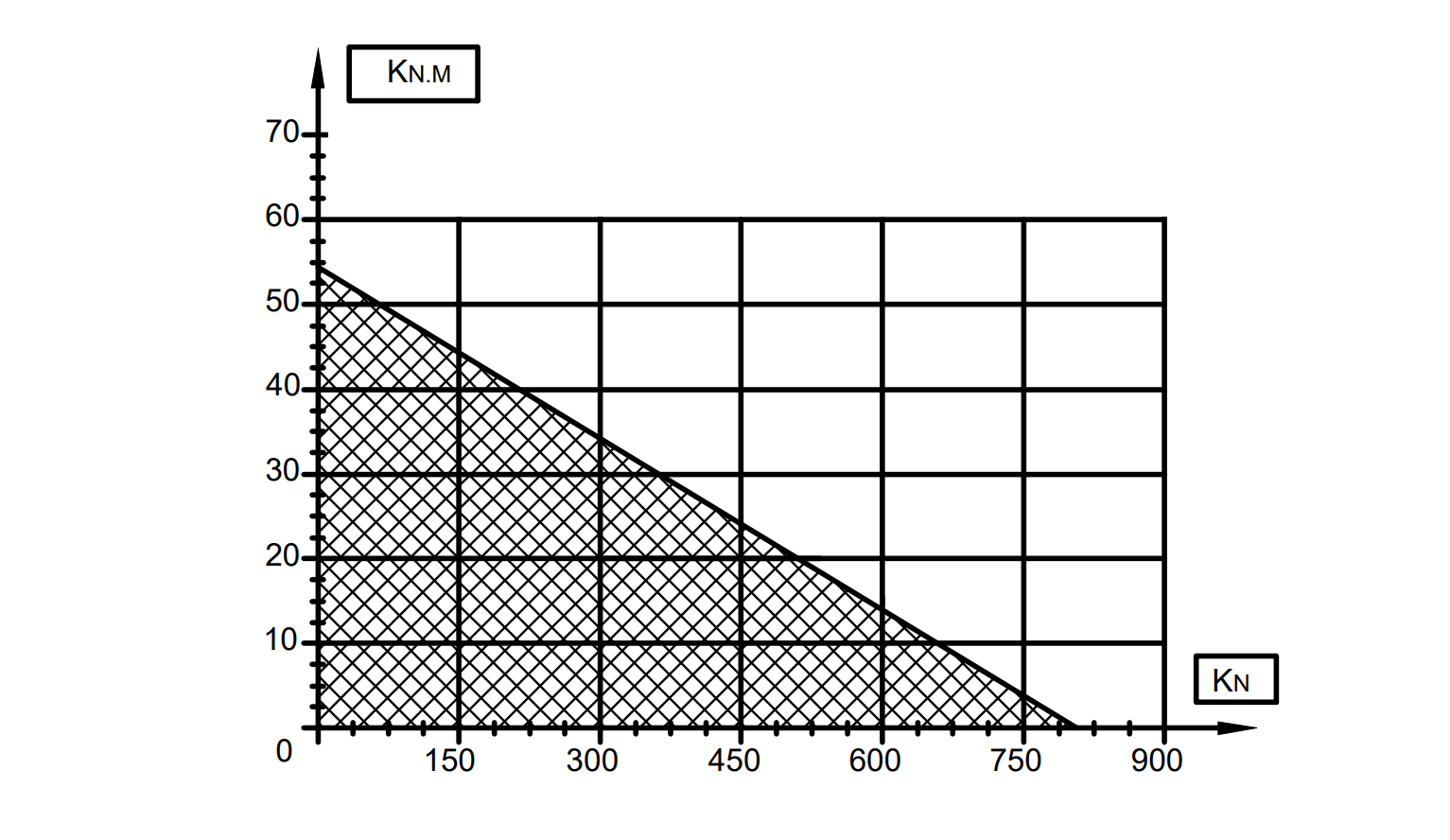

Diagram limitného zaťaženia

Diagram znázorňuje prípustné kombinácie axiálneho zaťaženia a klopného momentu pre šnekový otočný pohon WEA12. So zvyšujúcim sa axiálnym zaťažením klesá prípustný klopný moment. Pre správny výber a bezpečnú prevádzku otočného pohonu je potrebné dodržiavať limity zaťaženia stanovené výrobcom.

Vodorovná os: Axiálne zaťaženie v kN.

Zvislá os: Klopný moment v kNm.

Tieňovaná oblasť: Prípustné kombinácie zaťažení podľa diagramu výrobcu.

Limitná krivka: Maximálne prípustné kombinované zaťaženie, ktoré nesmie byť prekročené.
