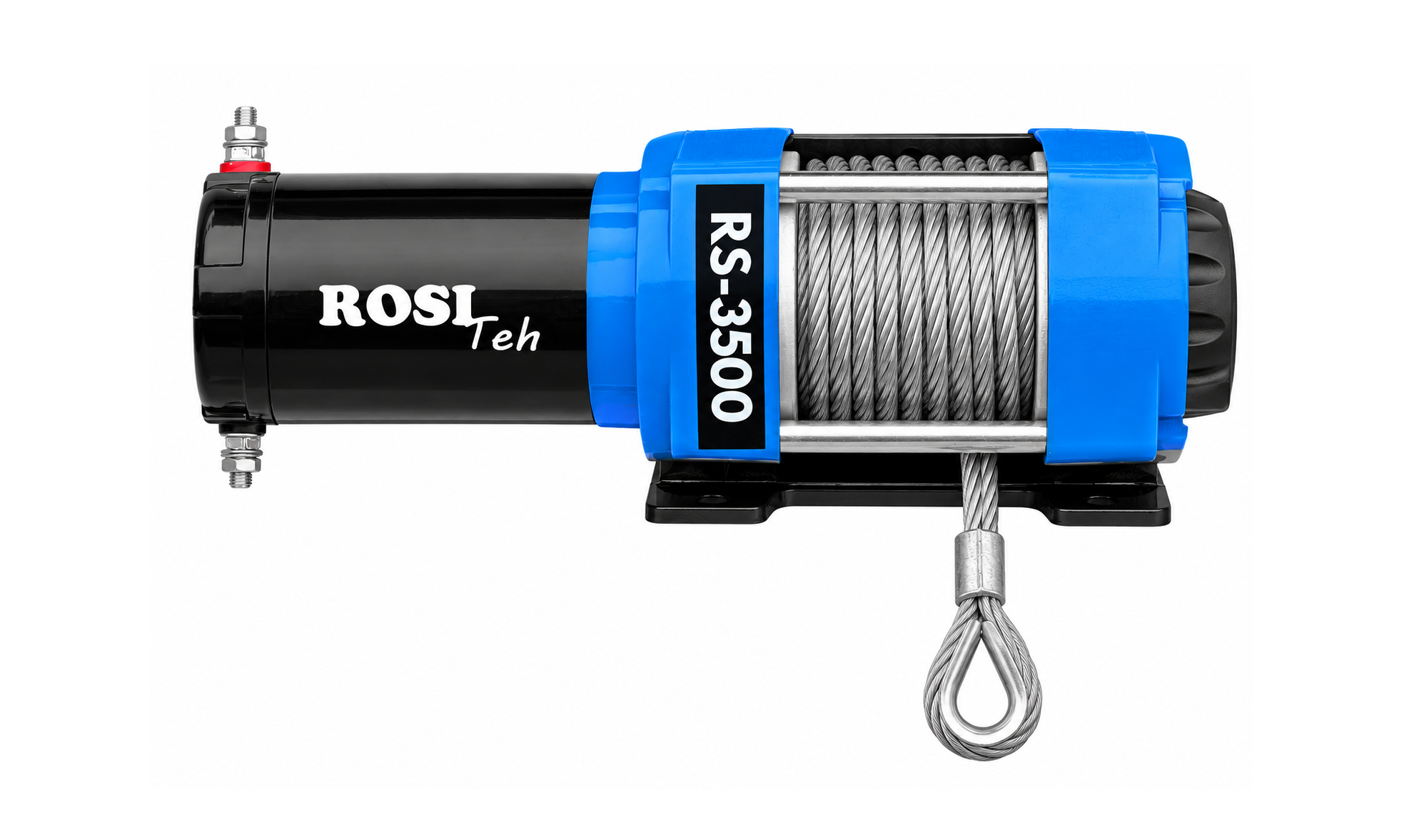

12 V ELEKTRICKÝ NAVIJAK RS-3500 - 1585 KG - OCEĽOVÉ LANO - ECO
| Technické informácie | |
|
Dodávateľ: |
Čína |
| Vrátenie alebo výmena: | 14 dní |
| Záruka: | 6 mesiacov |
| Hmotnosť: | 9,3 kg |
| Ťažná sila: | 1585 kg (3500 lbs) |
| Napájanie: | Elektrické (z batérie alebo akumulátora) |
| Napätie: | 12 V (DC) |
| Odporúčaná batéria: | Minimálne 12 Ah |
| Ovládanie: | Káblové a bezdrôtové diaľkové ovládanie |
| Motor: | 3,5 HP (utesnený) |
| Prevodovka: | Dvojstupňová planétová |
| Prevodový pomer: | 271:1 |
| Spojka: | Otočný čap |
| Rozmery: | 320 mm x 114 mm x 120 mm |
| Priemer a dĺžka bubna: | 38 mm × 74 mm |
| Montážna plocha: | 76,2 mm x 124 mm |
| Ťažné lano: | Oceľové lano (5 mm x 10 m) |
Popis:
Elektrický navijak RS-3500 (12V) je spoľahlivé a cenovo výhodné riešenie z našej rady ECO, určené na ťahanie stredne ťažkých bremien. RS-3500 je vhodný pre štvorkolky ATV a úžitkové vozidlá UTV, menšie prívesy, člny, lesnícke práce a ďalšie pomocné aplikácie, kde je potrebné kontrolované a bezpečné ťahanie.
Navijak pracuje s napájaním 12 V DC a poskytuje menovitú ťažnú kapacitu až 1585 kg (3500 lbs) na prvej vrstve oceľového lana. So zvyšujúcim sa počtom vrstiev oceľového lana na bubne sa dostupná ťažná kapacita postupne znižuje, čo je typické pre všetky bubnové navijaky.
Najčastejšie použitie:
- Vyprosťovanie vozidiel (keď štvorkolka ATV, UTV alebo menšie vozidlo uviazne v blate, snehu alebo v strmom teréne).
- Ťahanie dreva a materiálu (premiestňovanie guľatiny, konárov alebo iných bremien na kratšie vzdialenosti, najmä v ťažko prístupnom teréne).
- Pomoc pri člnoch a prívesoch (ťahanie člna na príves alebo pomoc pri polohovaní nákladu).
- Poľnohospodárske a lesnícke práce (premiestňovanie zariadení, strojov alebo bremien tam, kde nie je k dispozícii traktor alebo väčší navijak).
- Montážne a servisné práce (presné polohovanie alebo zarovnávanie komponentov počas montáže).
Prečo použiť elektrický navijak namiesto ručného ťahania?
- vyššia bezpečnosť
- konštantná a kontrolovaná ťažná sila
- znížené riziko poranenia obsluhy
- rýchlejšia a efektívnejšia prevádzka
Pri ťažších bremenách alebo väčších ťažných vzdialenostiach odporúčame použiť vratnú kladku, ktorá pomáha:
- zvýšiť ťažnú kapacitu,
- znížiť zaťaženie navijaka,
- predĺžiť životnosť navijaka.
Balenie obsahuje:
- elektrický navijak RS-3500 ECO,
- oceľové lano,
- hák na oceľové lano,
- káblové a bezdrôtové diaľkové ovládače,
- prijímač a elektrické pripojovacie káble,
- valčekové vedenie lana,
- montážne skrutky.
Výber káblov a poistiek pre inštaláciu navijaka podľa modelu
| Model | Napätie | Poistka | Vzdialenosť medzi navijakom a batériou | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Poznámka: Na napájanie elektrického navijaka používajte kvalitné medené káble s vhodným prierezom. So zvyšujúcou sa vzdialenosťou medzi batériou a navijakom je z dôvodu úbytku napätia potrebný väčší prierez kábla. Uvedené hodnoty predstavujú odporúčané minimálne prierezy káblov. Skutočný rozmer kábla závisí od maximálneho odberu prúdu navijaka, dĺžky kábla, prevádzkových podmienok, teploty a spôsobu inštalácie. Vzdialenosť uvedená v tabuľke predstavuje jednosmernú vzdialenosť medzi batériou a navijakom.
Rozmery
Schéma zapojenia

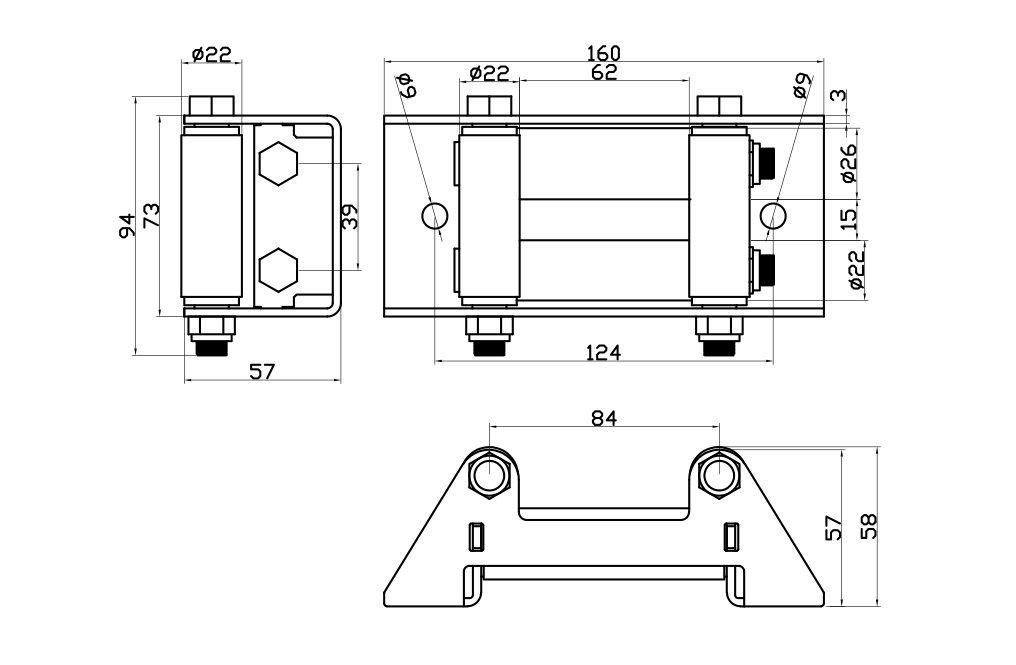

Rozmery valčekového vedenia lana
| ŤAŽNÁ KAPACITA A KAPACITA LANA PODĽA VRSTVY | |||||
| Vrstva oceľového lana | 1 | 2 | 3 | 4 | |
| Menovitá ťažná kapacita | (kg) | 1585 | 1331 | 1145 | 1005 |
| Oceľové lano podľa vrstvy | (m) | 2.6 | 5.7 | 9.1 | 13 |
| RÝCHLOSŤ LANA A ODBER PRÚDU – PRVÁ VRSTVA | ||||||
| Ťažná kapacita | (kg) | 0 | 450 | 900 | 1130 | 1585 (max.) |
| Rýchlosť lana | (m/min) | 4.4 | 3 | 2.5 | 2.2 | 1.8 |
| Odber prúdu | (A) | 35 | 92 | 120 | 150 | 180 |
