SLĖGIO IŠJUNGIMO PINAS VOŽTUVUI P81

Aprašymas

SLĖGIO IŠJUNGIMO PINAS VOŽTUVUI P81

Ši funkcija leidžia slėgio išjungimo sistemą (svirtis grąžinama į neutralų padėtį). Kai velenas rankiniu būdu perkeliamas į slėgio išjungimo sistemą, alyva nukreipiama į 'B' darbo prievadą (toliau nuo svirties). Kai slėgis prievade „B“ viršija nustatytą vertę, slėgio išjungimo pinas atleidžia valdymo svirtį į neutralų padėtį.

Gamykliškai nustatyta vertė yra 70 bar.

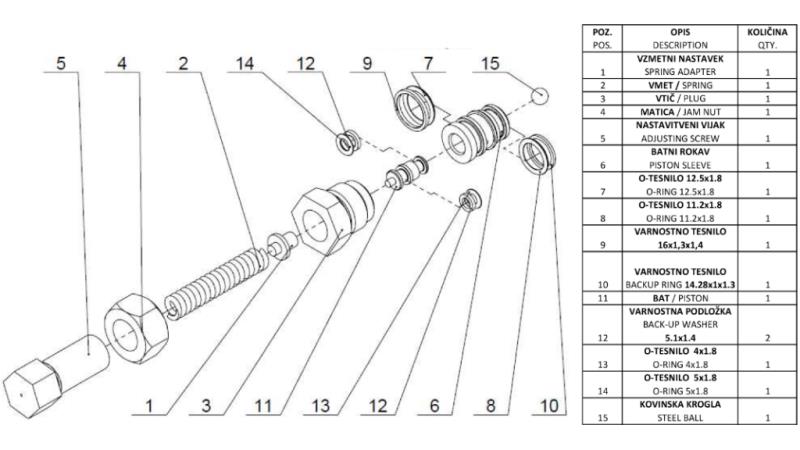

Slėgio išjungimo pinas yra reguliuojamas atlaisvinus veržlę (4), sukant reguliavimo varžtą (5) pagal laikrodžio rodyklę, padidinsite slėgį slėgio išjungimo pinui, o prieš laikrodžio rodyklę - sumažinsite slėgį. ĮSPĖJIMAS: Jei slėgio išjungimo pinas nustatytas per aukštam slėgiui, svirtis neatsijungs į neutralų padėtį, arba jei nustatytas per žemam slėgiui, slėgio išjungimo pinas nesulaikys svirties paruoštoje išjungti padėtyje.
