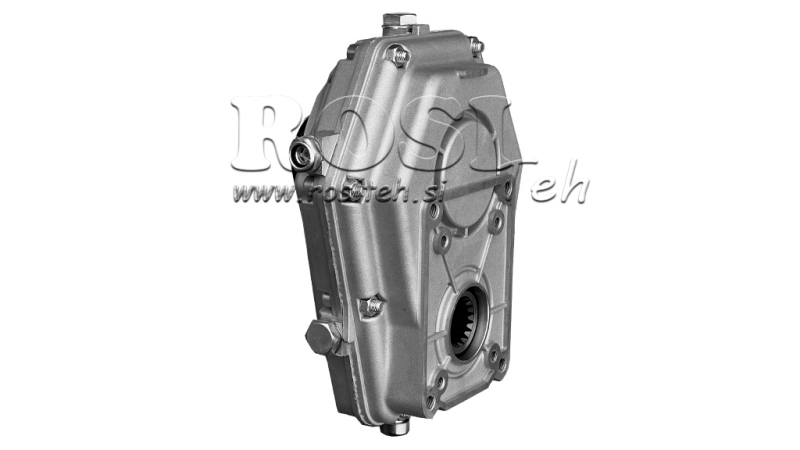

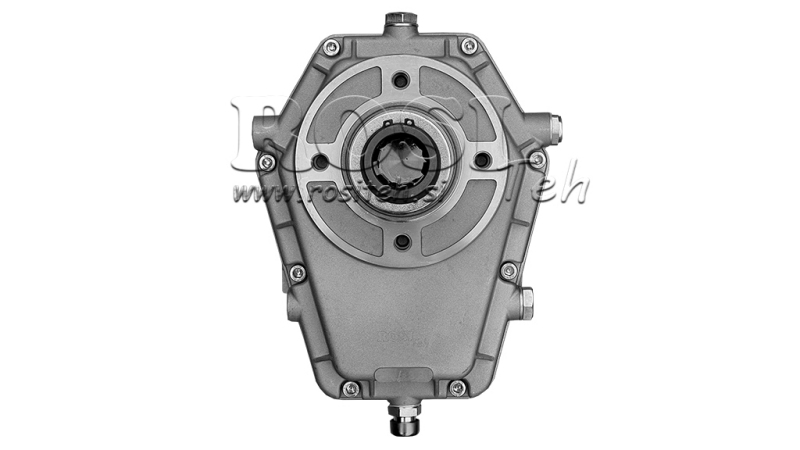

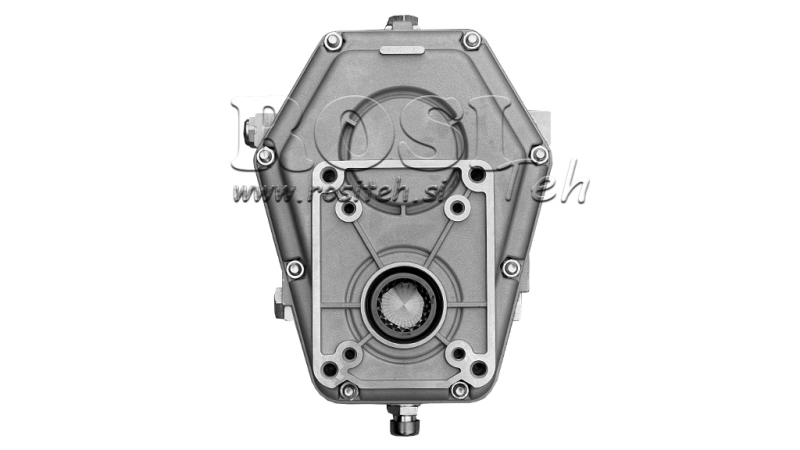

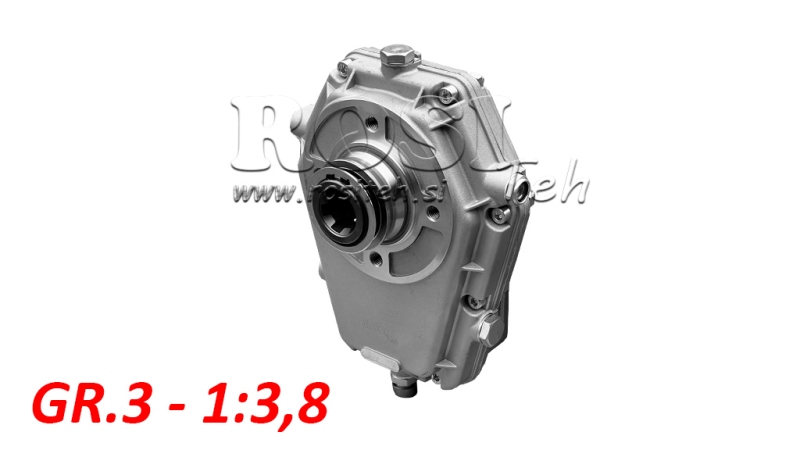

VAIHTEISTO GR.3 -1:3.8 NAISPUOLEIN PINNI

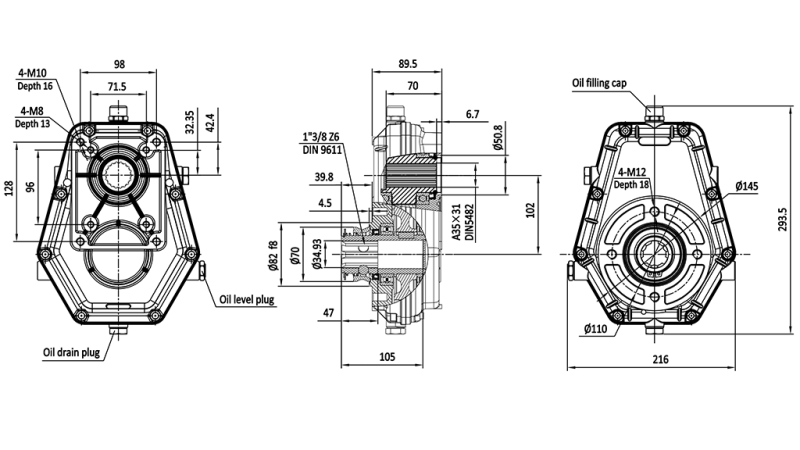

MITAT

KÄYTTÖOHJEET

1. Tarkoitus

Vaihteisto on mekaaninen voimansiirto, joka lisää lähtöakselin pyörimisnopeutta ja mahdollistaa hydraulisen hammaspyöräpumpun käytön traktorin PTO-akselin kautta.

Sitä käytetään muun muassa:

- hydrauliyksiköiden pyörittämiseen,

- metsäkoneiden vinssien käyttöön,

- puulohkojen ajamiseen,

- muuhun hydrauliikkalaitteistoon.

2. Asennusasento

Vaihteisto on asennettava oikeaan käyttösuuntaan varmistaakseen vaihteiden oikean voitelun. Suositellaan vaakasuuntaista asennusta, joten pumppu ja vaihteisto tulee kohdistaa vaakasuoraan.

Tärkeää:

- vaihteiston on aina oltava asennettuna siten, että kotelon sisällä oleva öljy koskee vaihteistoa,

- käänteinen pitkäaikainen käyttö ei ole sallittu,

- vaihteisto on tuettava mekaanisesti (sen ei saa roikkua pelkästään PTO-akselissa).

3. Pyörimissuunta

Ennen asennusta tarkista PTO-akselin pyörimissuunta ja hydraulipumpun vaadittu pyörimissuunta.

Väärä pyörimissuunta voi aiheuttaa pumpun vaurioitumisen, tiivisteiden rikkoutumisen ja heikon öljynvirtauksen.

4. Öljyn voitelu

Vaihteisto on voideltava jatkuvasti öljyllä kotelon sisällä varmistaakseen vaihteiden oikean toiminnan. Suositeltu voiteluaine on SAE 90 vaihteistoöljy.

Vaihteisto on täytettävä öljyllä tarkastusmerkin tasolle.

Ennen ensimmäistä käyttöä poista täyttömäntä, täytä laite öljyllä merkkiin asti ja sulje täyttömäntä.

Ennen jokaista käyttökertaa tarkista öljyn taso. Ensimmäinen öljynvaihto suositellaan 50 käyttötunnin jälkeen, ja sen jälkeen 1500 käyttötunnin välein tai kerran vuodessa.

5. Käyttölämpötila

Vaihteiston kotelon normaali käyttölämpötila on 50–80 °C välillä. Jos lämpötila ylittää 90 °C, tarkista öljyn määrä, kuorma ja kohdistus.

6. Huolto ja mahdolliset ongelmat
