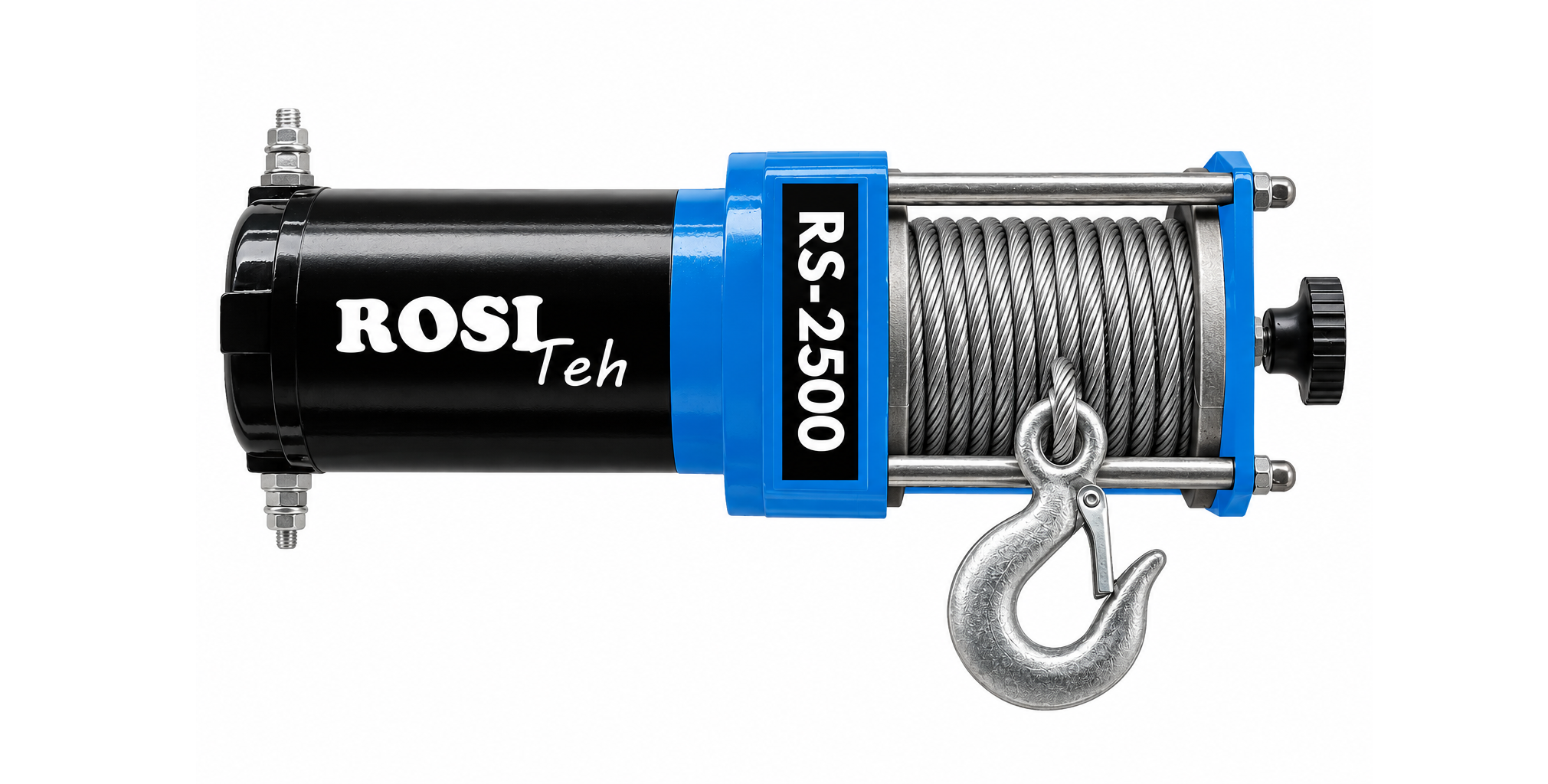

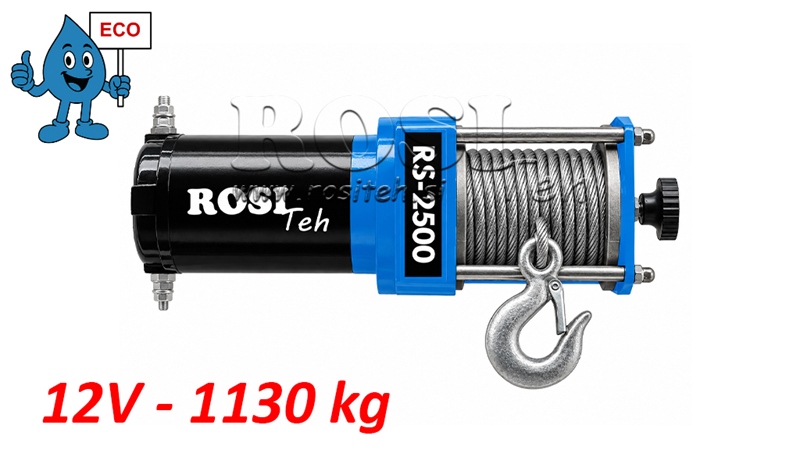

12 V ELEKTRICKÝ NAVIJAK RS-2500 - 1130 kg - ECO
| Technické informácie | |
|
Dodávateľ: |
Čína |
| Vrátenie alebo výmena: | 14 dní |
| Záruka: | 6 mesiacov |
| Hmotnosť: | 7,5 kg |
| Ťažná sila: | 1130 kg (2500 lbs) |
| Napájanie: | Elektrické (cez batériu alebo akumulátor) |
| Napätie: | 12 V (DC) |
| Odporúčaná batéria: | Minimálne 12 Ah |
| Ovládanie prevádzky: | Káblové diaľkové ovládanie |
| Motor: | 3,0 HP (utesnený) |
| Prevodovka: | Jednostupňová planetová |
| Prevodový pomer: | 153:1 |
| Spojka: | Posuvný čap |
| Rozmery: | 338 mm × 123 mm × 118 mm |
| Priemer a dĺžka bubna: | 38 mm × 72 mm |
| Montážna plocha: | 80 mm × 130 mm |
| Ťažné lano: | Pozinkované oceľové lano (4,8 mm x 9,5 m) |
Popis:
Elektrický navijak RS-2500 (12V) je spoľahlivé a cenovo dostupné riešenie z nášho radu ECO, určené na ťahanie ľahkých až stredne ťažkých bremien. RS-2500 je vhodný pre štvorkolky ATV a úžitkové vozidlá UTV, malé prívesy, člny, lesnícke práce a ďalšie pomocné aplikácie, pri ktorých sa vyžaduje kontrolované a bezpečné ťahanie.
Navijak pracuje s napájaním 12 V DC a poskytuje menovitú ťažnú silu až 1130 kg (2500 lbs) na prvej vrstve oceľového lana. So zvyšujúcim sa počtom vrstiev lana na bubne sa dostupná ťažná sila postupne znižuje, čo je typické pre všetky bubnové navijaky.
Najčastejšie použitie:
- Vyprosťovanie vozidiel (keď štvorkolka ATV, UTV alebo menšie vozidlo uviazne v blate, snehu alebo v strmom teréne).
- Ťahanie dreva a materiálov (presun guľatiny, konárov alebo iných bremien na kratšie vzdialenosti, najmä v ťažko prístupnom teréne).
- Pomoc pri člnoch a prívesoch (ťahanie člna na príves alebo pomoc pri polohovaní nákladu).
- Poľnohospodárske a lesnícke práce (presun zariadení, strojov alebo bremien tam, kde nie je k dispozícii traktor alebo väčší navijak).
- Montážne a servisné práce (presné polohovanie alebo zarovnávanie komponentov počas montáže).
Prečo použiť elektrický navijak namiesto ručného ťahania?
- vyššia bezpečnosť
- plynulá a kontrolovaná ťažná sila
- znížené riziko poranenia používateľa
- rýchlejšia a efektívnejšia prevádzka
Pri ťažších bremenách alebo dlhších ťažných vzdialenostiach odporúčame použiť kladku, ktorá umožňuje:
- zvýšiť ťažnú silu,
- znížiť zaťaženie navijaka,
- predĺžiť životnosť navijaka.
Balenie obsahuje:
- elektrický navijak RS-2500 ECO,
- oceľové lano s hákom,
- káblové diaľkové ovládanie s káblami na elektrické pripojenie,
- montážne skrutky.
Výber káblov a poistiek na pripojenie navijaka podľa modelu
| Model | Napätie | Poistka | Vzdialenosť medzi navijakom a batériou | |||
| (V) | (A) | 0–2 m | 2–4 m | 4–6 m | 6–8 m | |
| RS-2500 |
12 |
150 | 16 mm² | 25 mm² | 35 mm² | 50 mm² |
| RS-3500 | 200 | 25 mm² | 35 mm² | 50 mm² | 70 mm² | |
| RS-8000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
| RS-12000 | 500 | 70 mm² | 95 mm² | 120 mm² | 150 mm² | |
| RS-12000 |
24 |
250 | 35 mm² | 50 mm² | 70 mm² | 95 mm² |
| RS-20000 | 400 | 50 mm² | 70 mm² | 95 mm² | 120 mm² | |
Poznámka: Na napájanie elektrického navijaka používajte kvalitné medené káble s vhodným prierezom. So zvyšujúcou sa vzdialenosťou medzi batériou a navijakom je z dôvodu úbytku napätia potrebný väčší prierez kábla. Uvedené hodnoty predstavujú odporúčané minimálne prierezy káblov. Skutočný rozmer kábla závisí od maximálneho prúdu navijaka, dĺžky kábla, prevádzkových podmienok, teploty a spôsobu inštalácie. Vzdialenosť uvedená v tabuľke predstavuje jednosmernú vzdialenosť medzi batériou a navijakom.
Rozmery
Schéma zapojenia
| ŤAŽNÁ SILA A KAPACITA LANA PODĽA VRSTVY | ||||||
| Vrstva oceľového lana | 1 | 2 | 3 | 4 | 5 | |
| Menovitá ťažná sila | (kg) | 1130 | 1075 | 889 | 756 | 662 |
| Kapacita oceľového lana podľa vrstvy | (m) | 2.7 | 4.9 | 7.8 | 11.3 | 13 |
| RÝCHLOSŤ LANA A ODBER PRÚDU – PRVÁ VRSTVA | |||||
| Ťažná sila | (kg) | 0 | 450 | 900 | 1130 (max) |
| Rýchlosť lana | (m/min) | 3.2 | 2.29 | 1.1 | 0.7 |
| Odber prúdu | (A) | 11 | 60 | 92 | 150 |
